9441073990 Rev B1
IEM-2020
Программируемая логика BESTlogic™Plus
5-21

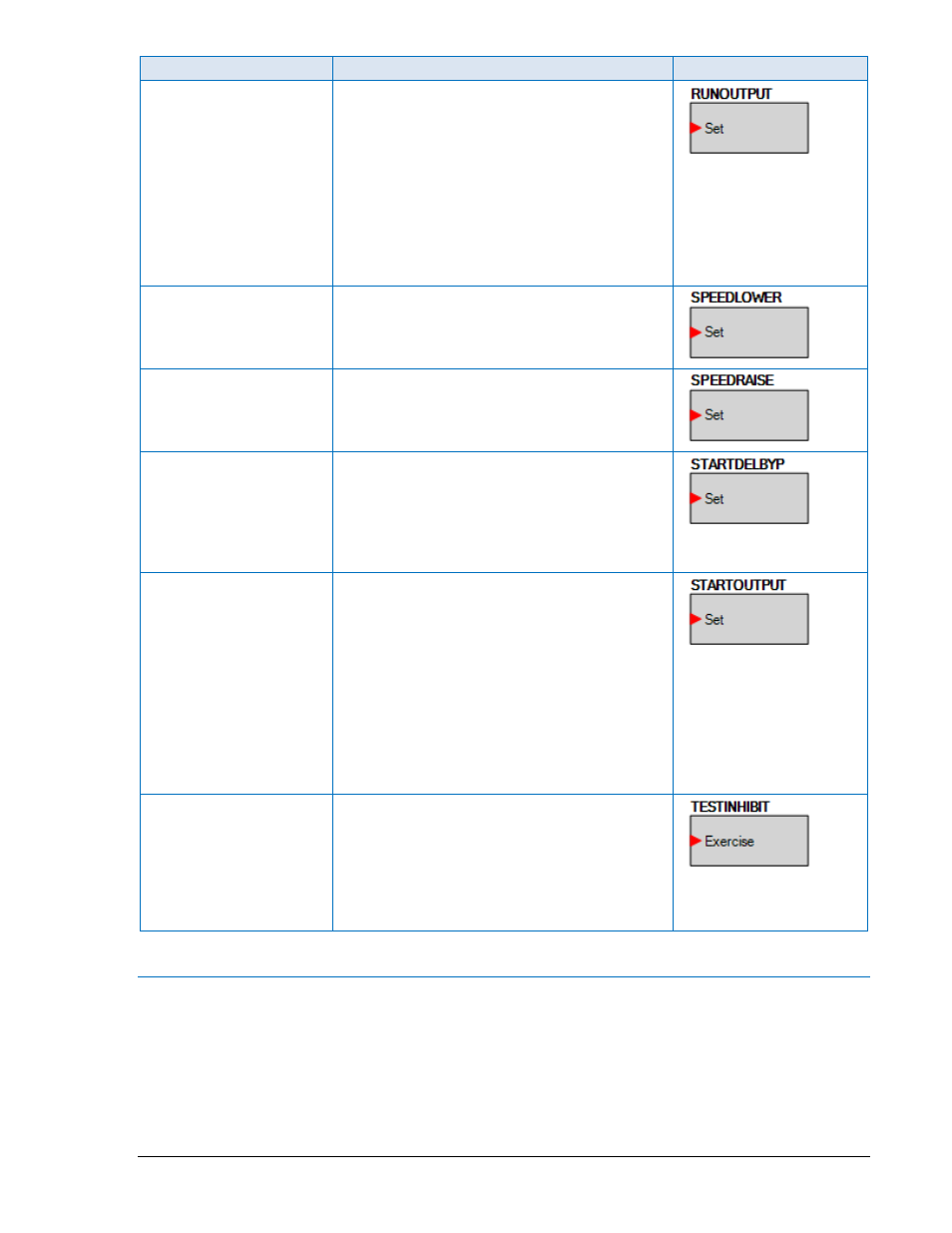

Имя
Описание
Символ
RUNOUTPUT
Этот элемент используется для управления
реле РАБОТА (RUN) из логики, при условии, что
выход сконфигурирован как “Programmable”
(«Программируемое»). Если выход реле работы
задан как “Programmable”, то реле не будет
замыкаться, пока не подан логический сигнал.
Если выход реле работы задан как “Predefined”
(«Предопределенный»),
то
реле
будет
замыкаться в соответствии с предопределенной
функциональностью IEM-2020. Когда выбрана
настройка “Predefined”, то реле не будет
реагировать на данный логический элемент.
SPEEDLOWER
Данный элемент снижает скоростные параметры
IEM-
2020 на функции увеличения/снижения
параметров скоростей RPM.
SPEEDRAISE
Данный
элемент
повышает
скоростные
параметры IEM-2020 на функции
увеличения/снижения параметров скоростей
RPM.
STARTDELBYP
Данный элемент позволяет не принимать в
расчет состояние Предпуска (Pre Start) в логике.
Например, пусковая выдержка времени может
не требоваться, если двигатель теплый. данный
элемент также позволяет внешнему устройству,
такому как ECU, производить контроль
интервала предпуска.
STARTOUTPUT
Этот элемент используется для управления
пусковым (START) реле из логики, при условии,
что выход сконфигурирован как “Programmable”
(«Программируемое»). Если выход пускового
реле задан как “Programmable”, то реле не будет
замыкаться, пока не подан логический сигнал.
Если выход пускового реле задан как
“Predefined
” («Предопределенный»), то реле
будет
замыкаться
в
соответствии
с
предопределенной функциональностью IEM-
2020. Когда выбрана настройка “Predefined”, то
реле не будет реагировать на данный
логический элемент.
TESTINHIBIT
Когда этот логический элемент в состоянии
ИСТИНА, исполнительный таймер не может
запустить двигатель. Если логическая функция
TESTINHIBIT
в состоянии ЛОЖЬ и выполняется
исполнительный тест, или производится смена
состояния с ИСТИНА на ЛОЖЬ, IEM-2020
запустит и оставит в работе двигатель на период
выполнения исполнительного теста.
Логические схемы
Логическая схема эта группа логических переменных записанных в виде выражений, которые
определяют работу промышленного модуля управления двигателем IEM-2020. Каждая логическая
схема имеет уникальное имя. Это дает возможность выбирать специфические схемы и быть
уверенным, что данная схема будет рабочей. Каждая логическая схема сконфигурирована для
типового применения и одна логическая схема выбрана в качестве схемы по умолчанию. Только
одна логическая схема может быть активна. В большинстве случаев, стандартная логическая
схема может не изменяться для конкретного применения. Стандартная логическая схема может
обеспечивать большее число входов, выходов и функциональных блоков, чем необходимо в
каком-либо конкретном случае. Это имеет место, поскольку стандартные схемы выполнены
