9441073990 Rev B1 IEM-2020 CEM-2020 (
Модуль дискретных входов-выходов)
10-5

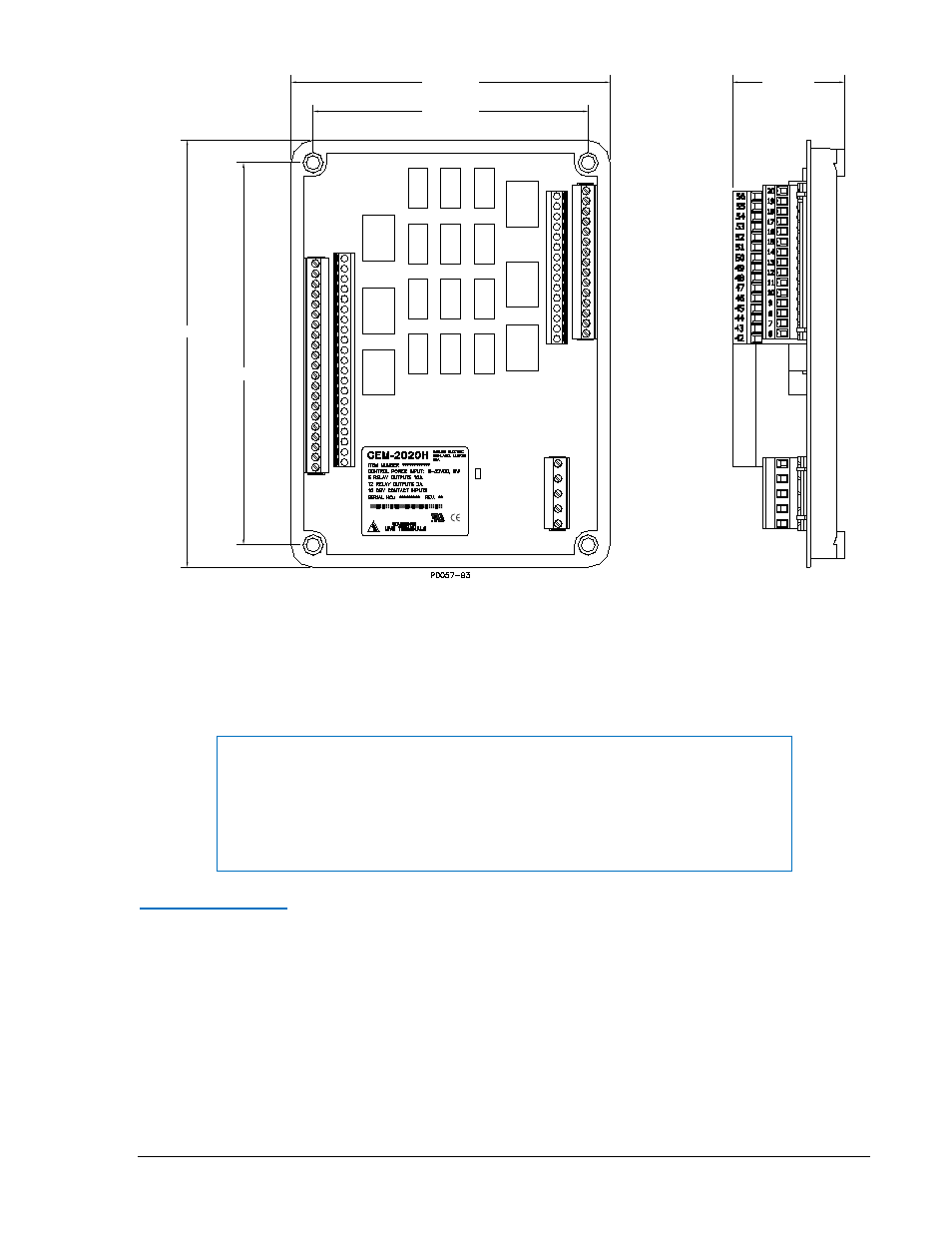

Рисунок 10-2. Габаритные и присоединительные размеры CEM-2020H
Присоединения
Присоединения к CEM определяются конкретным случаем применения. Неправильное
присоединение внешних цепей может повредить модуль.
Клеммы и зажимы
Интерфейс внешних присоединений состоит из разъемных клеммников с винтовым зажимом
провода.
Присоединение внешних цепей к CEM-2020 осуществляется с помощью одного 5-и контактного,
двух 18-и контактных и двух 24-х контактных соединителей. Эти соединители вставляются в
розетки на CEM-2020. . Кроме того, разъемы и контакты сделаны так, что бы избежать
неправильного присоединения. Разъемы и клеммы могут быть луженные или позолоченные.
Луженные расположены в черном пластиковом корпусе. А позолоченные в оранжевом.
Вспомогательные разъемы и клеммы располагаются в таких же цветовых корпусах.
5.50 [139.7]
6.38 [162.1]
7.50 [190.5]
8.38 [212.9]
2.23 [56.6]
ПРИМЕЧАНИЕ
Оперативное питание от батареи должно подаваться в корректной
полярности, иначе CEM-2020 не будет поврежден, но и работать также не
будет.
Следует соединить CEM-2020 с контуром заземления медным проводом
сечением не менее 12 AWG.
