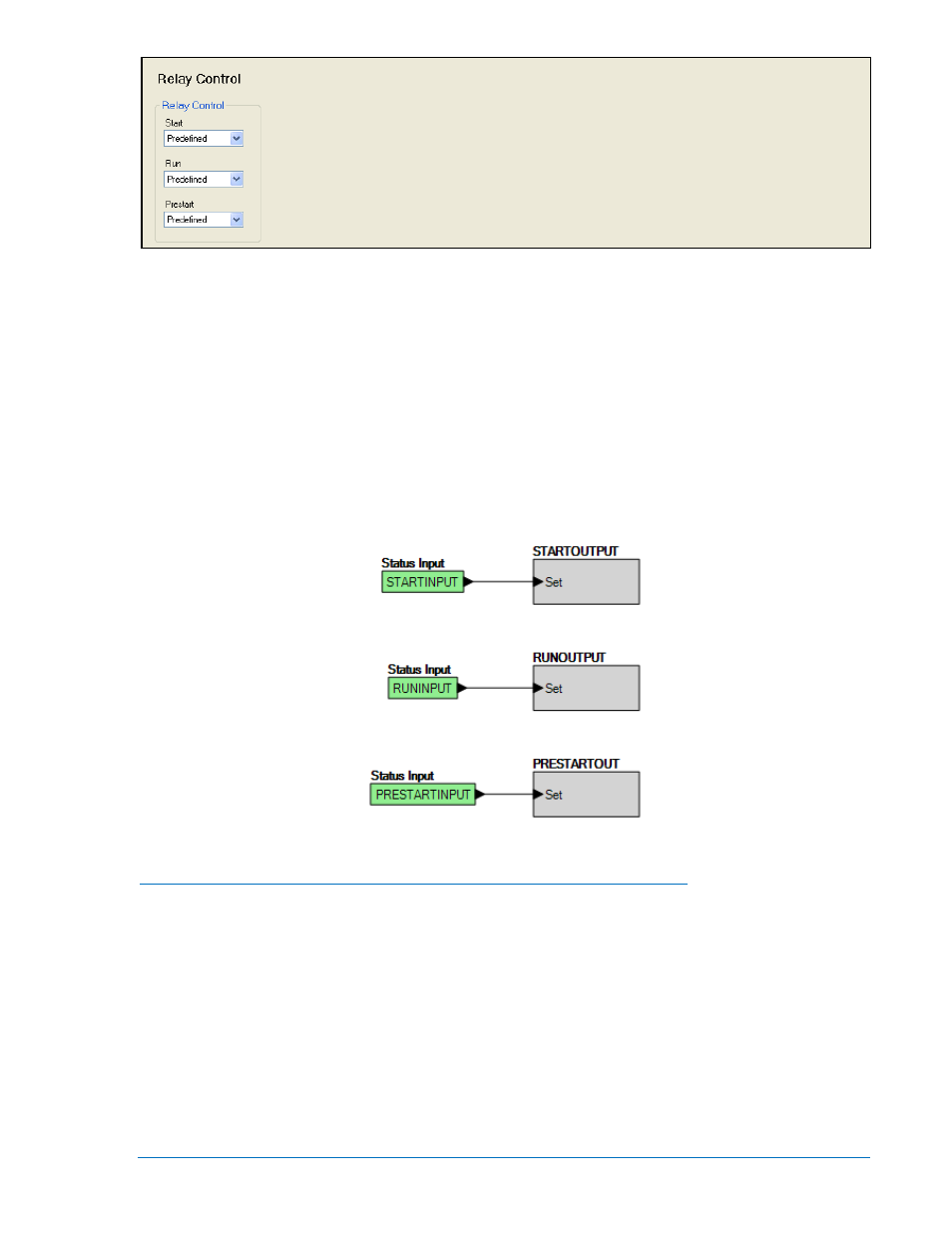

Рисунок 7-28. Системные параметры, Меню контроля реле
Для каждого реле (Работы и предпуска) выберите настройки либо по назначению реле, либо
программируемые настройки.
При выборе Programmable (Программируемое) реле становится доступным для программируемой
логики BESTLogicPlus Programmable в качестве логического элемента. Элементы обозначаются,
как Start Output (Выход старта), PreStart Out (Выход предзапуска), and Run Output (Выход
рабочего состояния). Выбранная функция может подойти в качестве входа логики. Если в
качестве режима контроля реле выбрано Programmable (Программируемое), то подсоедините к
нему соответствующий по функциональности вход. Результат получится такое же, если бы в
качестве типа реле контроля было выбрано Predefined (Предопределенный). Для расширенных
операций к реле можно подключить другие логические элементы. Если для реле выбрана функция
Programmable
(Программируемое), но в логике она не используется, реле закрываться не будет.
Пример прямого соединения предопределенных входов к трем выходам на программируемые
реле показан на Рисунке 7-29.
Рисунок 7-29. Логический пример подключения программируемых реле
Установка настраиваемых элементов на IEM-2020 (Рисунок 7-30)
Настраиваемые элементы используются в программируемой логике BESTLogicPlus с целью
добавления функций предупредительного сигнала и сигнала тревоги. Данные элементы позволяют
пользователю установить дополнительную защиту, которая не будет являться частью основной.
