11-6
IEM-2020 AEM-2020 (
Модуль аналоговых входов-выходов)
9441073990 Rev B1
.

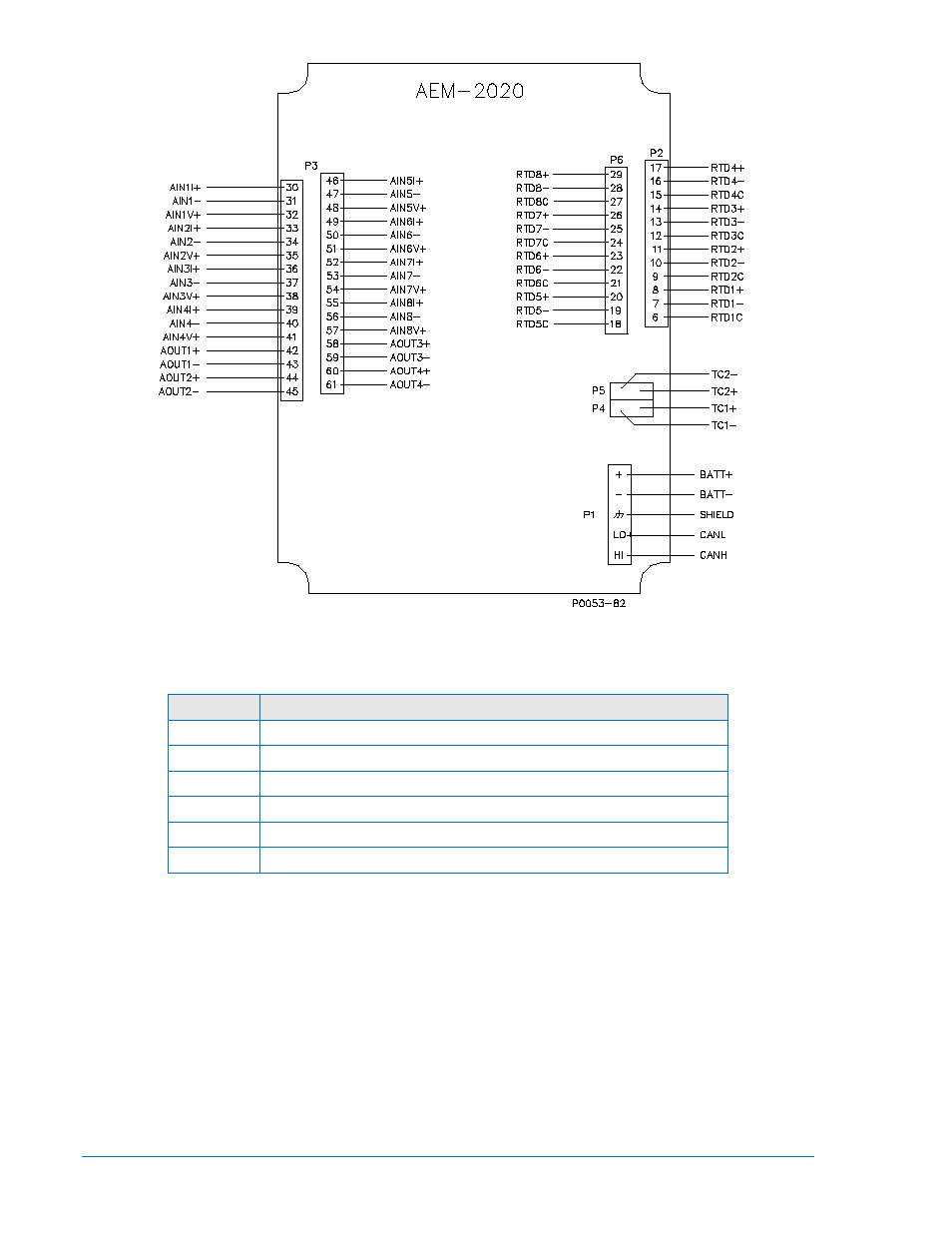

Рисунок 11-2. Клеммы входов и выходов
Таблица 11-2. Клеммы входов и выходов
Разъем
Описание
P1
Оперативное питание и CANbus
P2
Входы термодатчиков 1 - 8
P3
Аналоговые входы 1 - 8 и аналоговые выходы 1 - 4
P4
Вход термопары 1
P5
Вход термопары 2
P6
Входы термодатчиков 5 - 8
