9441073990 Rev B1
IEM-2020
Функциональное описание
3-1
РАЗДЕЛ 3 • ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ
Введение
В данном разделе описывается, как функционирует IEM-2020. Детальное описание каждого
функционального блока приводится в отдельных параграфах.
Рабочие и измерительные характеристики IEM-2020 описаны в 4-м разделе, Программное
обеспечение BESTCOMSPlus.
Функциональные блоки IEM-2020
Для лучшего понимания функций IEM-2020 на рисунке 3–1 приводится блок-схема. Следующие
параграфы подробно описывают каждую функцию.

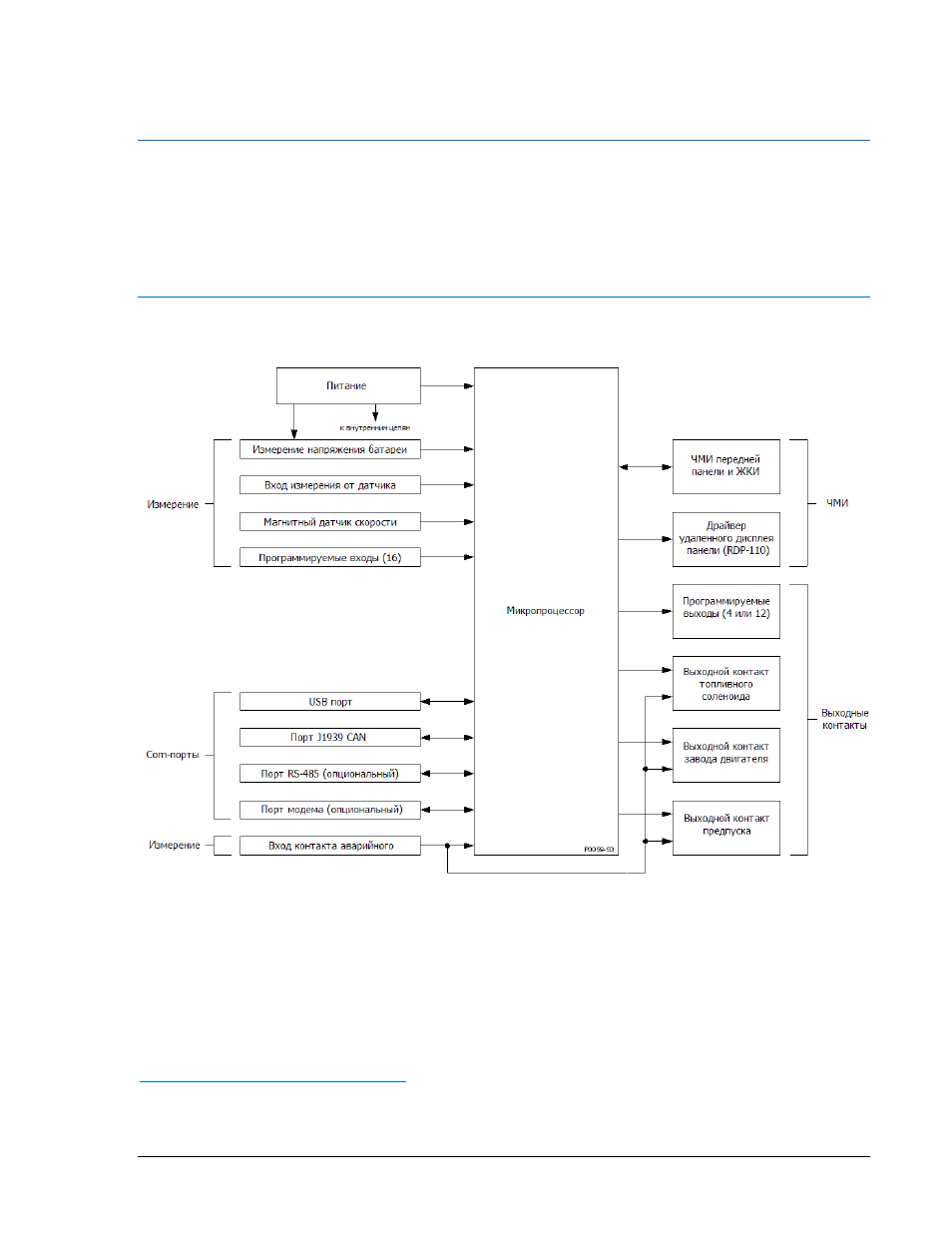

Рисунок 3-1. Функциональная блок-схема
Питание
Импульсный источник питания использует напряжение батареи для обеспечения оперативного
питания для внутренних цепей IEM-2020. Источник питания может работать с напряжением 12 В и
24
В постоянного тока, при этом на выходе будет оперативное напряжение в диапазоне от 6 В до
32
В постоянного тока. Напряжение батареи подводится к клеммам 2 (–) и 3 (+). Должна
соблюдаться полярность оперативного питания. Неправильная полярность приведет к тому, что
IEM-
2020 не будет работать, однако устройство не повредится.
Измерение напряжение батареи
Напряжение, подведенное к источнику оперативного питания, проходит фильтрацию и понижение
до необходимого уровня для измерения микропроцессором.
