Программируемая логика BESTlogic™Plus
5-15
Компоненты
Данная группа состоит из логических элементов, уставок, таймеров, защелок и блоков
комментариев. Таблица 6-2 приводит список имен и описаний объектов группы Компонентов.

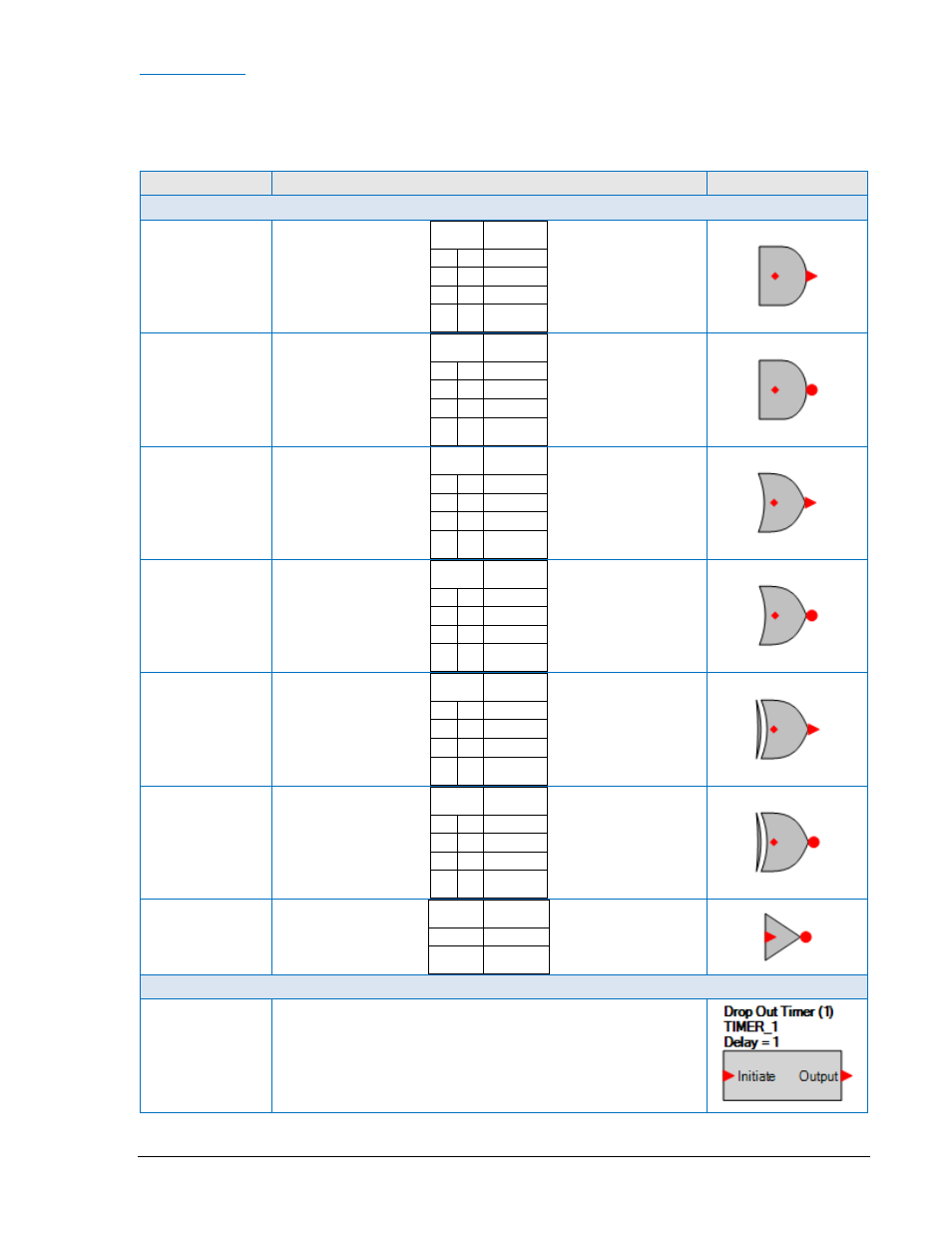

Таблица 5-2. Группа компонентов, имена и описания
Имена
Описания
Символ
Логические элементы
AND
Вход Выход
0 0
0
0 1
0
1 0
0
1 1
1
NAND
Вход Выход
0 0
1
0 1
1
1 0
1
1 1
0
OR
Вход Выход
0 0
0
0 1
1
1 0
1
1 1
1
NOR
Вход Выход
0 0
1
0 1
0
1 0
0
1 1
0
XOR
Вход Выход
0 0
0
0 1
1
1 0
1
1 1
0
XNOR
Вход Выход
0 0
1
0 1
0
1 0
0
1 1
1
NOT (INVERTER)
Вход Выход
0
1
1
0
Таймеры с задержкой на срабатывание и отпускание
Таймер
размыкания
Применяется в логике для задания выдержки времени на
размыкание.
Для получения большей информации, смотрите
Программирование BESTlogicPlus, Таймеры срабатывания и
размыкания, далее в этом разделе.
