Управление реле (рисунок 7-7) -5 – Инструкция по эксплуатации Basler Electric IEM-2020
Страница 223
9441073990 Rev B1
Установка IEM-2020
7-5
2.
Задержка предпуска (Pre-Crank Delay)
–
данная настройка отображает промежуток времени, в
течение которого происходит предварительный запуск двигателя. Контактное реле предпуска
при этом находится в закрытом положении. Данная настройка используется для
предварительного прогрева или предварительной смазки двигателя.
3.
Конфигурируемость контакта предпуска (Prestart Contact Config)
–
Данный параметр
определяет, находится ли реле предпуска в открытом или закрытом положении во время
запуска двигателя.
4.
Конфигурация предпускового отдыха (Prestart Rest Configuration)
–
Может возникнуть ситуация,
когда необходимо, чтобы предпусковое реле было закрыто во время запуска двигателя, но
открыто в течении полного или неполного времени отдыха. Данный параметр настраивается
соответственно.. Более детальная информация приведена в Главе 4, ПО BESTCOMSPlus
Software.
5.
Отключение К.В. в зависимости от давления масла (Oil Pressure Crank Disconnect)
–
данная
настройка позволяет выделить альтернативны метод определения состояния двигателя , при
котором происходит отключение К.В.Если в устройстве отсутствует датчик MPU для замера
частоты работы двигателя, для останова двигателя будет использоваться показатель
давления масла. Это приводит к длительному запуску двигателя, и IEM-2020 не сможет
определить частоту вращения двигателя, т.к. К.В будет отключен..
6.
Режим запуска (Cranking Style) – Можно выбрать циклический и непрерывный режимы..
a.
Циклический (Cycle)
i.
Количество циклов (Number of Crank Cycles)
–
Данный параметр задает
количество циклов запуска двигателя, если выбран пункт Cycle.
ii.
Продолжительность цикла (Crank Cycle Time)
-
Данный параметр задает
продолжительность цикла запуска двигателя, если выбран пункт Cycle..
b.
Непрерывный (Continuous)
i.
Продолжительность запуска ( Continuous Crank Time)
–
Данный параметр
задает продолжительность запуска двигателя, если выбран пункт Continuous.

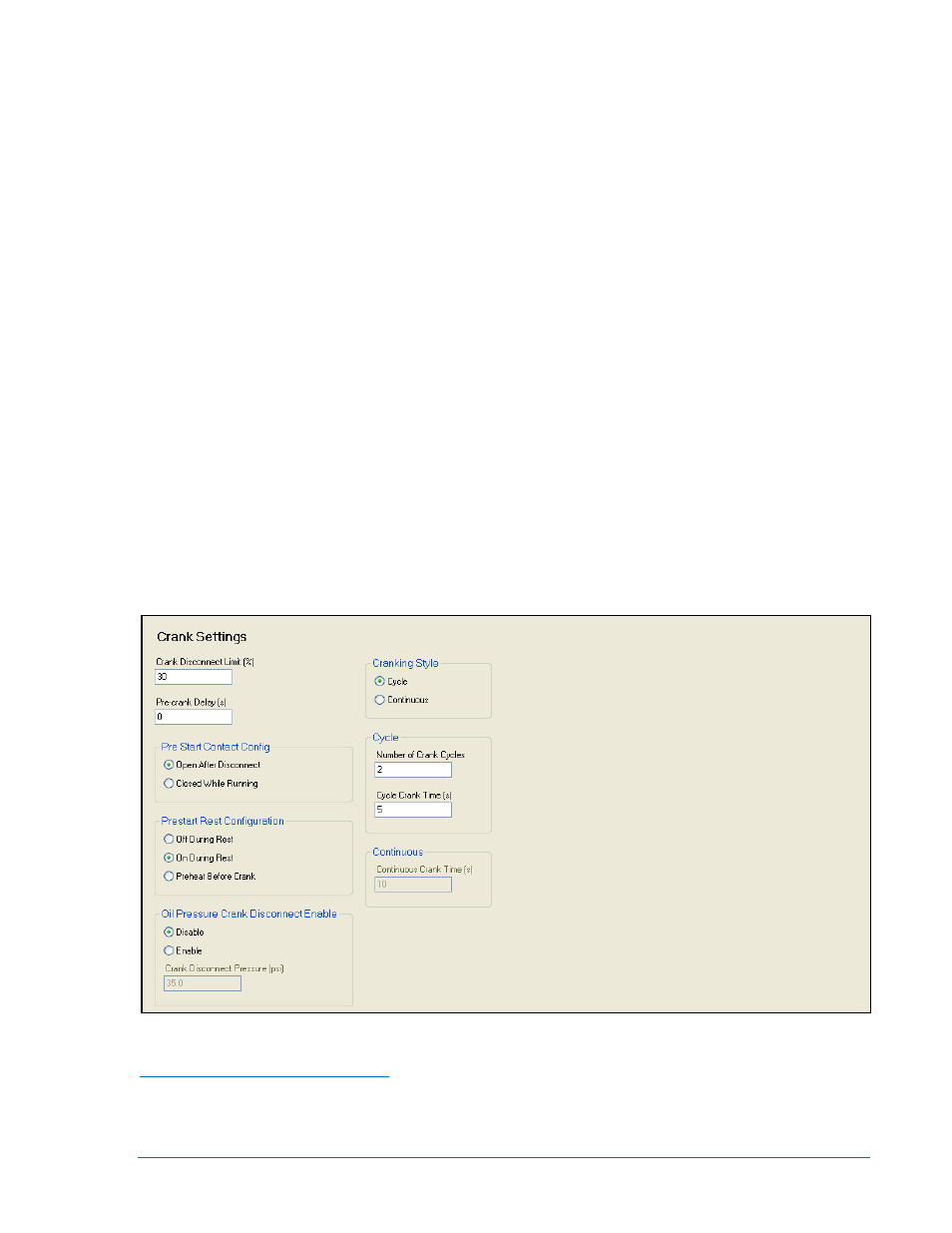

Рисунок 7-6. Системные настройки, Меню настроек запуска.
Управление реле (Рисунок 7-7)
Данное ниспадающее меню режим работы реле предзапуска, запуска и работы двигателя,
расположенное с обратной стороны модуля IEM-2020. В большинстве будут рекомендоваться к
использованию настройки по умолчанию, но опытные пользователи могут использовать
