9441073990 Rev B1
Установка IEM-2020
6-1
РАЗДЕЛ 6 • УСТАНОВКА
Общие сведения
IEM-2020
поставляются в картонной упаковке для предотвращения от повреждений. При
получении модуля, следует проверить номер продукта согласно требованию и упаковочному
листу. Далее следует проверить упаковку на повреждения и, в случае наличия таковых обратиться
к ближайшему представителю Basler Electric или в отдел продаж Basler Electric, Highland, Illinois
USA.
Если устройство не устанавливается при доставке, хранить его следует в оригинальной упаковке в
невлажном и непыльном помещении.
Аппаратная часть
Модуль IEM-2020 может быть установлен в любом электротехническом шкафу. Передняя панель
устойчива к влаге, соляному туману, грязи и пыли, химическим воздействиям. Модули IEM-2020
монтируются с помощью четырех винтов М10-24. Момент зажатия не должен превышать 25
дюймов на фут (2.8 Н∙м).
Монтаж
IEM-2020
выполнены в устойчивом к влажности, соляному туману, пыли, грязи и некоторым
химическим соединениям корпусе. IEM-2020 монтируются четырьмя винтами. Момент
закручивания не должен превышать 2,8 Нм.
Размеры под вырез и крепление показаны на рисунке 6-1. Габаритные размеры показаны на
рисунке 6-2. Все размеры показаны в дюймах и миллиметрах в скобках.

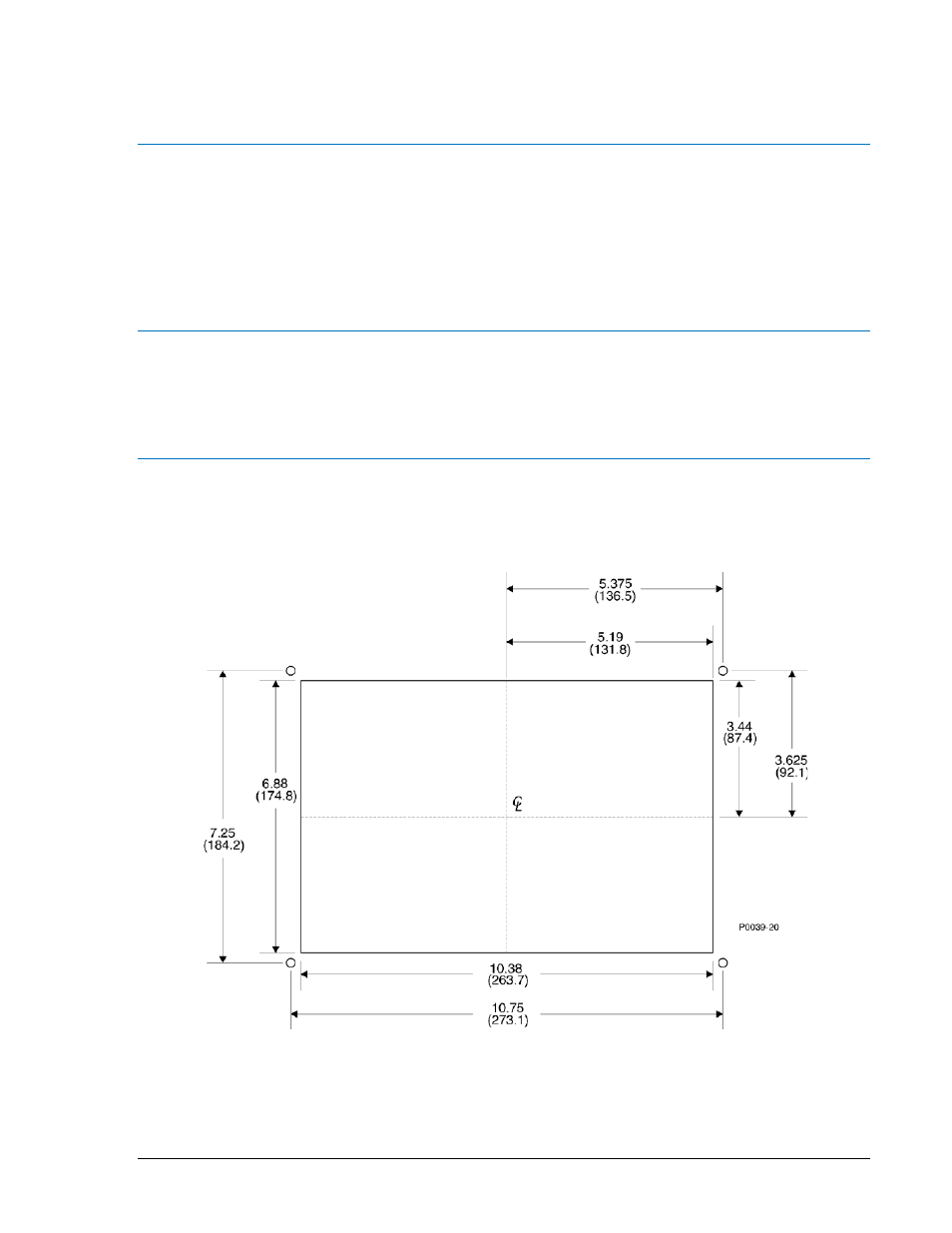

Рисунок 6-1. Размеры под вырез и крепление
