Рисунок 4-5. подключение iem-2020 -4 – Инструкция по эксплуатации Basler Electric IEM-2020
Страница 90
4-4
IEM-2020
Программное обеспечение BESTCOMSPlus
9441073990 Rev B1

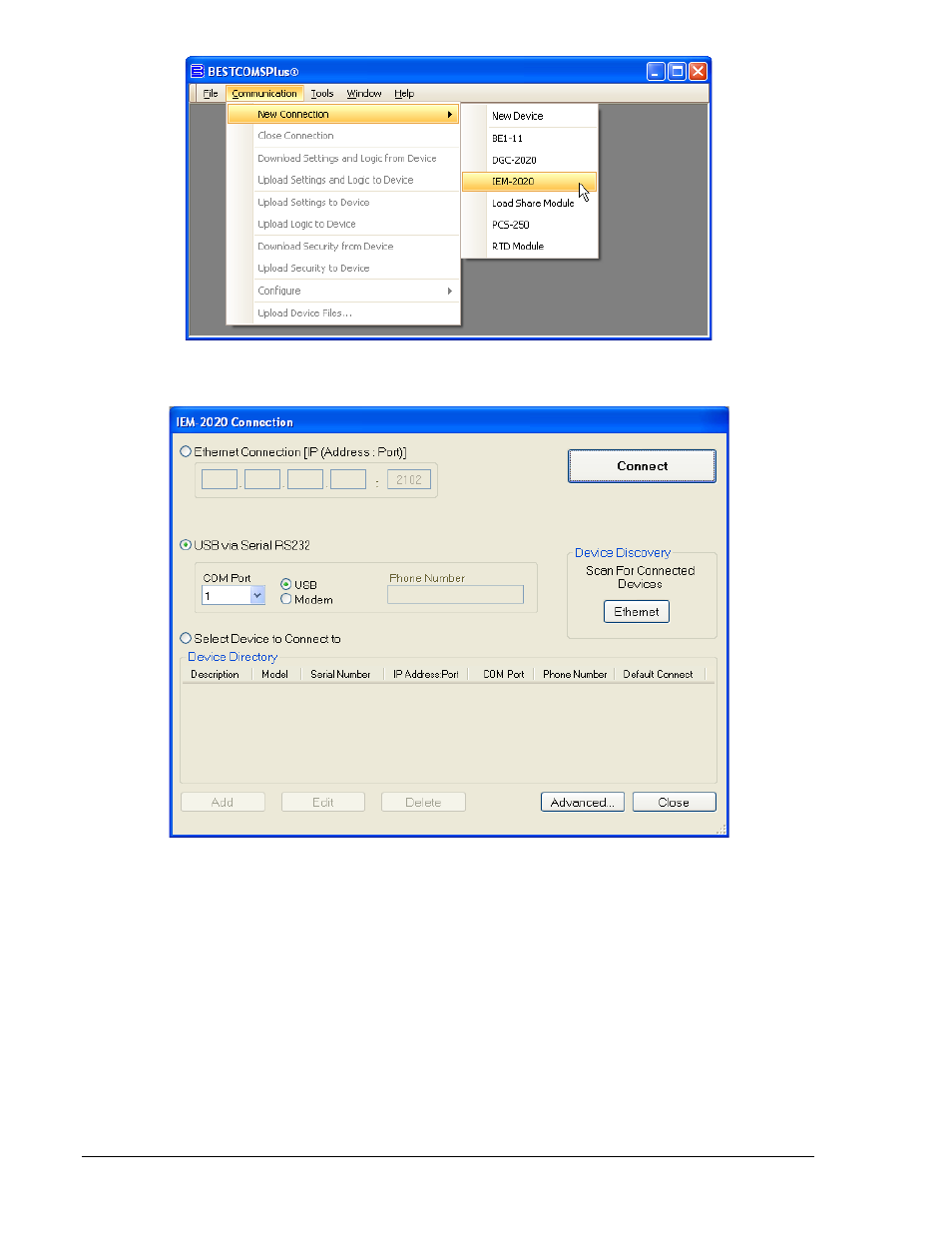

Рисунок 4-4. Ниспадающее меню Communication (Связь)
Окно подключения IEM-2020 отображено на рис.4-5.
Рисунок 4-5. Подключение IEM-2020
Еслиподключать IEM-2020 через кабель USB, необходимовыбратьUSB via Serial RS232 (USB через
RS232), USB
иввести COM Port (COM порт). Драйверы USB устанавливаются автоматически при
установке BESTCOMSPlus. для выбора правильного порта COM, необходимо открыть Менеджер
Устройств Windows
и раскрыть ветку Порты (COM&LPT). Выбрать устройство с именем CP2101
USB to UART Bridge Controller (COMx).
Номер COM-порта будет отображаться в скобках (COMx).
Необходимо удостоверится, что подано питание на IEM-2020 и подключен кабель USB. Смотрите
рисунок 4-6.
