54
2 Ручное управление и наладка
2.
4
У
стан
о
в
л
ен
ие
оп
орн
ой
то
ч
ки
(
без
3D
-имп
ул
ь
с
н
о
й
сист
емы
)

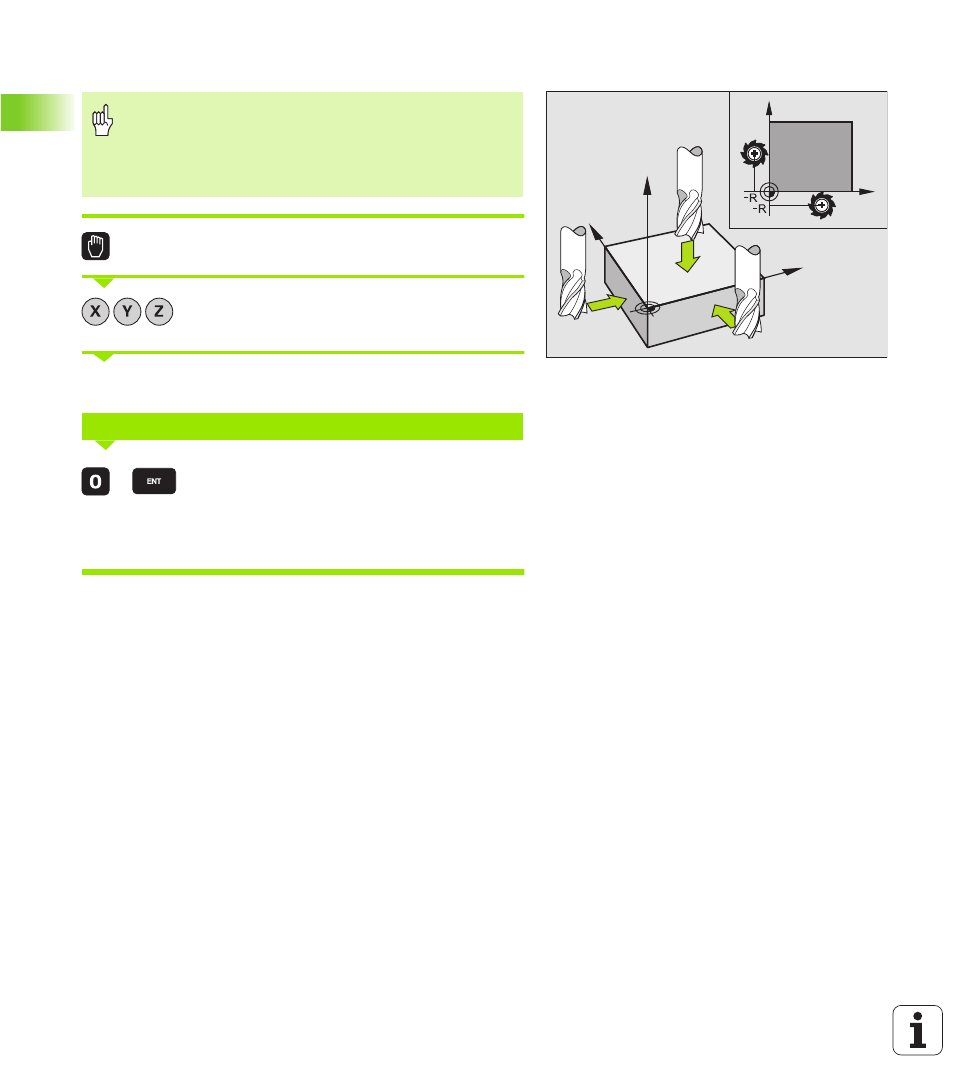

Установление опорных точек
Выбор режима работы Ручное управление
Осторожно перемещать инструмент, пока он не
каснётся загатовки (возникнет царапина)
Выбор оси (все оси выбираемые также через
ASCII-клавиатуру)
нулевой инструмент, ось шпинделя: Установить
индикацию на известное положение загатовки
(нпр. 0) или ввести толщину d листа. На
поверхности обработки: Радиус инструмента
учесть
Опорные точки остальных осей установливаете таким же
образом.
Если применяете в оси подачи преднастроенный инструмент, то
установите пожалуйста индикацию оси подачи на длину L
инструмента или на сумму Z=L+d.
Метод защиты
Если поверхность загатовки не должна быть
закрацована, то на загатовку укладывается листовой
металл известной толщины d. Для опорной точки
вводите тогда значение на d больше.
Установление опорной точки Z=
Y
X
Z
X
Y
