Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422) ISO programming
Страница 255
HEIDENHAIN iTNC 530
255
8.
3
Ци
кл
ы
для
св
ер
л
е
н
и
я
,
на
р
е
за
н
и
я
вн
ут
р
е
н
н
ей
ре
зь
б
ы
и
ф
р
езер
о
в
ан
ия
ре
зь
б
ы
U
U
U
U

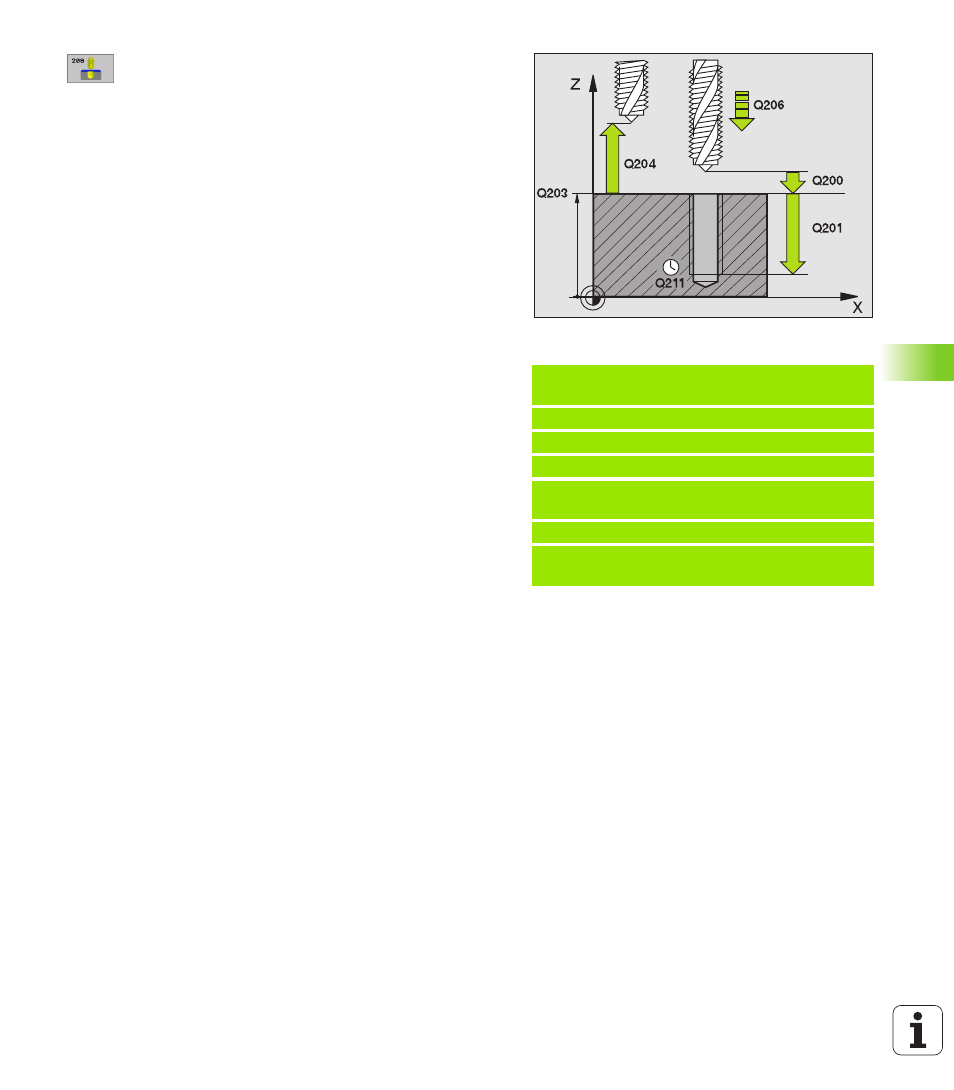

безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки 4x шаг резьбы
U
U
U
U
Глубина сверления Q201 (длина внутренней
резьбы, инкрементно): Расстояние поверхности
загатовки – дна сверления
U
U
U
U
Подача F Q206: Скорость перемещения при
нарезании внутренней резьбы
U
U
U
U
Время пребывания внизу Q211: Ввести значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента при возврате
U
U
U
U
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
U
U
U
U
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
Установить подачу: F = S x p
Выход из материала при прервании программы
Если во время нарезания внутренней резьбы нажмите внешнюю
клавишу Стоп (Stop), УЧПУ высвечивает Softkey, с помощью
которого можете вывести инструмент из материала.
Пример: ЧУ-блоки
N250 G206 НАРЕЗАНИЕ ВНУТРЕННЕЙ
РЕЗЬБЫ НОВОЕ
Q200=2
; БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=- 20 ; ГЛУБИНА
Q206=15 0 ; ПОДАЧА НА ГЛУБИНУ
Q211 =0.25 ; ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
Q203=+ 25 ; КООРД .ПОВЕРХНОСТИ
Q204=50
; 2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
F: Подача (мм/мин)
S: Частота вращения шпинделя (об/мин)
p: Шаг резьбы (мм)
