8 Программирование: Циклы
8.
7 S
L
-цик
л
ы
гр
у
ппа
II

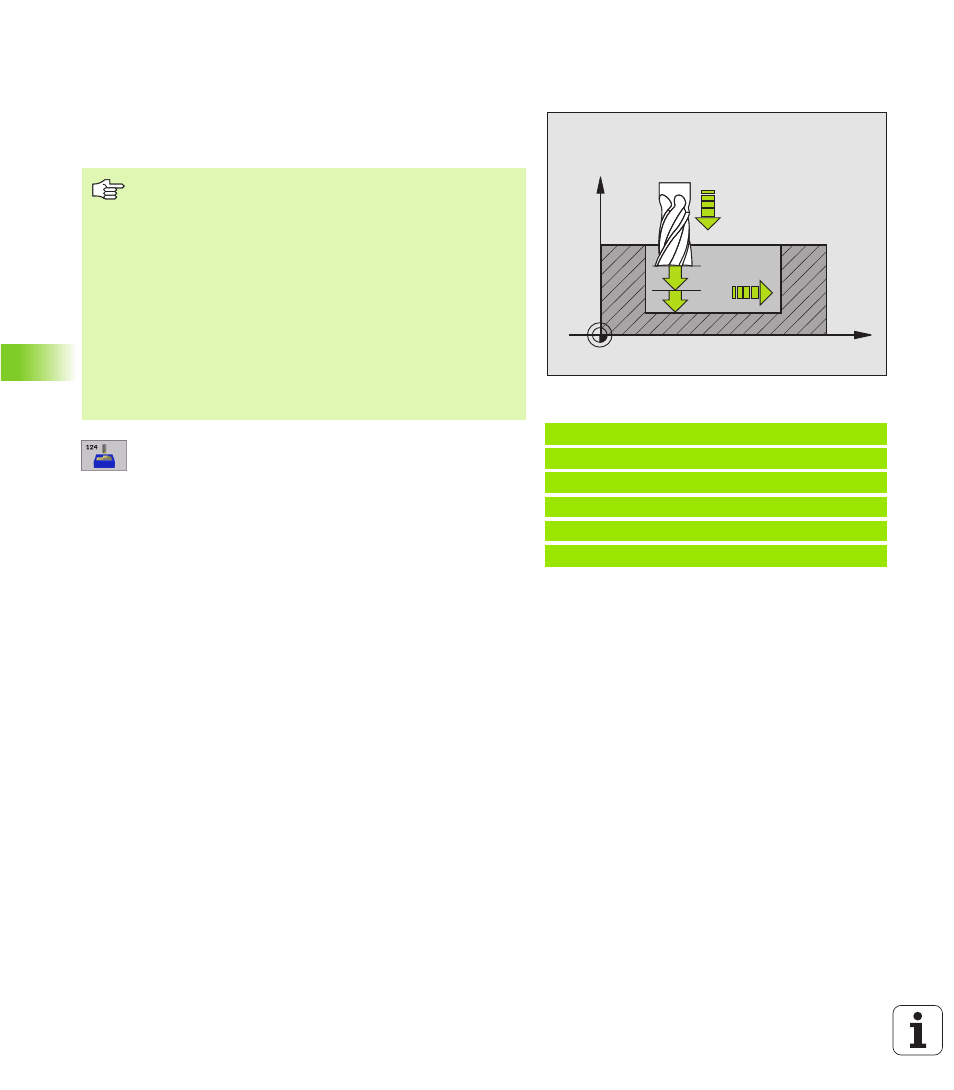

ЧИСТОВАЯ ОБРАБОТКА СО СТОРОНЫ
(цикл G24)
УЧПУ перемещает инструмент по круговой траектории
тангенциально к подконтурам. Каждый подконтур очищается
отдельно.
U
U
U
U
Направление вращения? По часовой стрелке =
-1 Q9:
Направление обработки:
+1: Направление обработки по часовой стрелке:
–1:Вращение по часовой стрелке
U
U
U
U
Глубина подвода Q10 (инкрементно): Размер, на
который каждый раз инструмент подводится.
U
U
U
U
Подача подвода на глубину Q11: Подача
погружения
U
U
U
U
Подача очистки Q12: Подача фрезерования
U
U
U
U
Припуск на чистовую обработку со стороны
Q14 (инкрементно): Припуск для многократной
чистовой обработки; остаток очищается, если
введите Q14 = 0
Пример: ЧУ-запись
N6 1 G1 24 ЧИСТОВАЯ ОБРАБОТКА СТОРОНА
Q9= +1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
Q10= +5
;ГЛУБИНА ПОДВОДА
Q11=10 0
;ПОД АЧА НА ГЛУБИНУ
Q12= 350
;ПОД АЧА ПРОТЯГИВАНИЯ
Q14= +0
;ПРИПУСК СТОРОНА
X
Z
Q11
Q12
Q10
Обратите внимание перед программированием
Сумма припуска на чистовую оброботку стороны (Q14)
и радиуса чистового инструмента должна быть
меньше суммы припуска на чистовую обработку
стороны (Q3,G120) и радиуса протяжного
инструмента.
Если отрабатываете цикл G124 без выполнения
протягивания с циклом G122 действует указанный
вверху расчёт так же; радиус протяжного инструмента
имеет значение “0”.
УЧПУ самостоятельно установливает точку старта для
чистовой обработки. Точка старта зависит от
отношений места в кармане.
