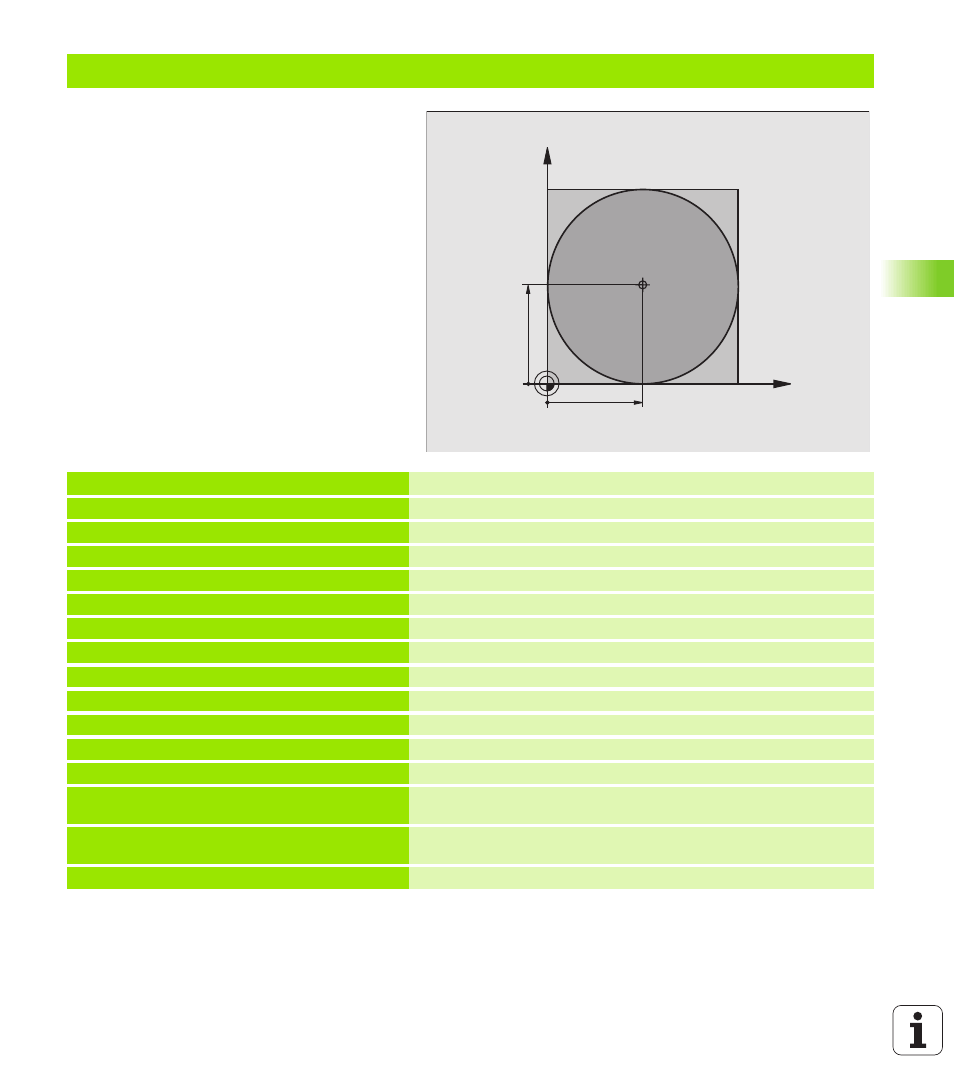

Пример: Круг декартово
%C-CC G71 *
N10 G30 G17 X+0 Y+ 0 Z- 20 *
Дефиниция загатовки
N20 G31 G90 X+10 0 Y+100 Z+0 *
N30 G99 T1 L+0 R+12 ,5 *
Определение инструмента
N40 T1 G17 S 3150 *
Вызов инструмента
N50 G00 G40 G90 Z+250 *
Свободный ход инструмента
N60 I+50 J+ 50 *
Определение центра окружности
N70 X-40 Y+ 50 *
Предпозиционирование инструмента
N80 G01 Z- 5 F1 000 M3 *
Перемещение на глубину обработки
N90 G41 X+0 Y+ 50 F3 00 *
Подвод к точке старта, коррекция радиуса G41
N100 G26 R5 F150 *
Тангенциальный подвод
N11 0 G0 2 X+0 *
Наезд конечной точки окружности (=начальная точка окружности)
N120 G27 R5 F500 *
Тангенциальный отвод
N130 G01 G40 X-4 0 Y-5 0 F100 0 *
Свободное перемещение на плоскости обработки, сброс
коррекции радиуса
N140 G00 Z+250 M 2 *
Свободное перемещение инструмента на оси инструментов,
конец программы
N999999 %C-CC G71 *
X
Y
50
50
CC
