Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422) ISO programming
Страница 258
258
8 Программирование: Циклы
8.
3
Ци
кл
ы
для
св
ер
л
е
н
и
я
,
на
р
е
за
н
и
я
вн
ут
р
е
н
н
ей
ре
зь
б
ы
и
ф
р
езер
о
в
ан
ия
ре
зь
б
ы
U
U
U
U

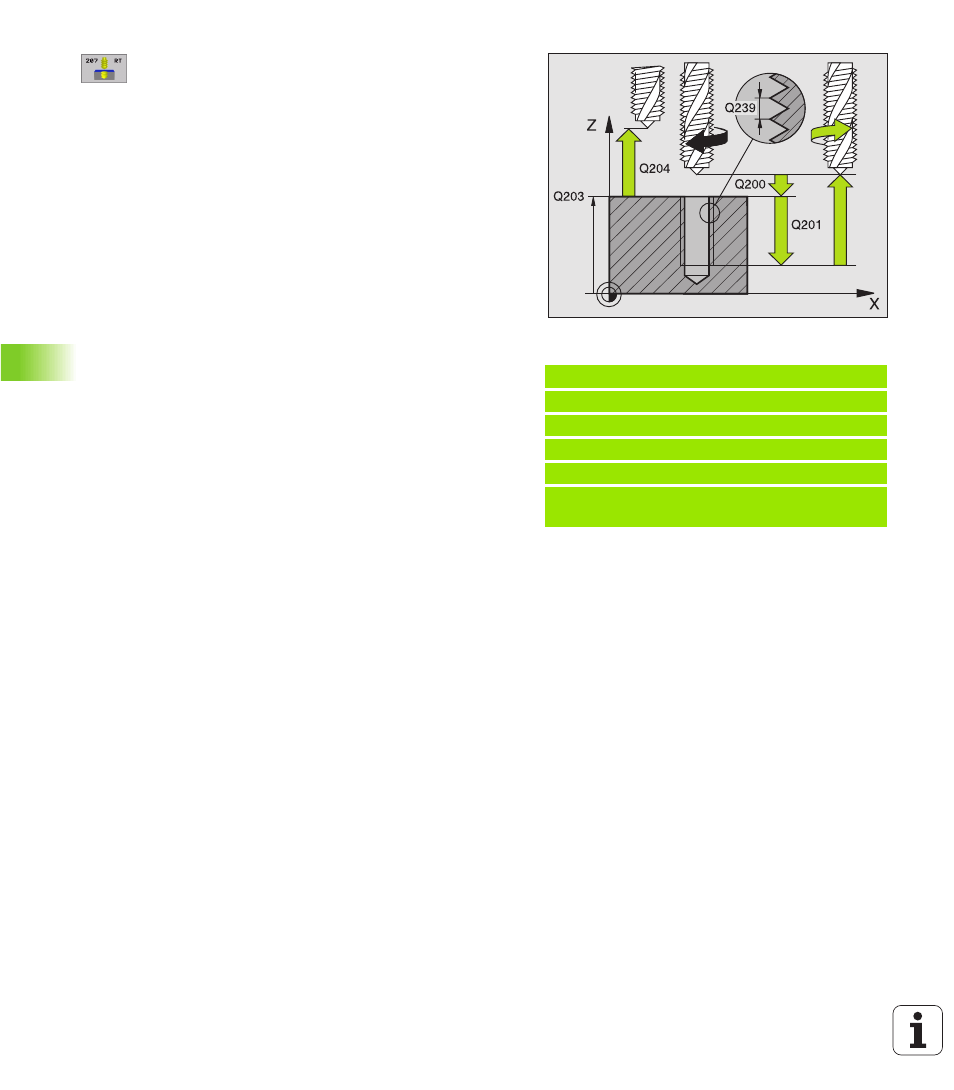

безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
U
U
U
U
Глубина сверления Q201 (инкрементно):
Расстояние поверхности загатовки – дна
сверления
U
U
U
U
Шаг резьбы Q239
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
–= левая резьба
U
U
U
U
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
U
U
U
U
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
Выход из материала при прервании программы
Если во время операции резьбонарезания нажмите клавишу Стоп
(Stop), УЧПУ высвечивает Softkey РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА . Если нажмите РУЧНОЙ ВЫХОД ИЗ МАТЕРИАЛА,
можете вывести инструмент из материала с управлением.
Нажмите для этого положительную клавишу направления оси
активной оси шпинделя.
Пример: ЧУ-блоки
N2 6 G2 07
Q200= 2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201= -20 ;ГЛУБИНА
Q239= +1
;ШАГ РЕЗЬБЫ
Q203= +25 ;КООРД.ПОВЕРХНОСТИ
Q204= 50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
