9.2 Подпрограммы

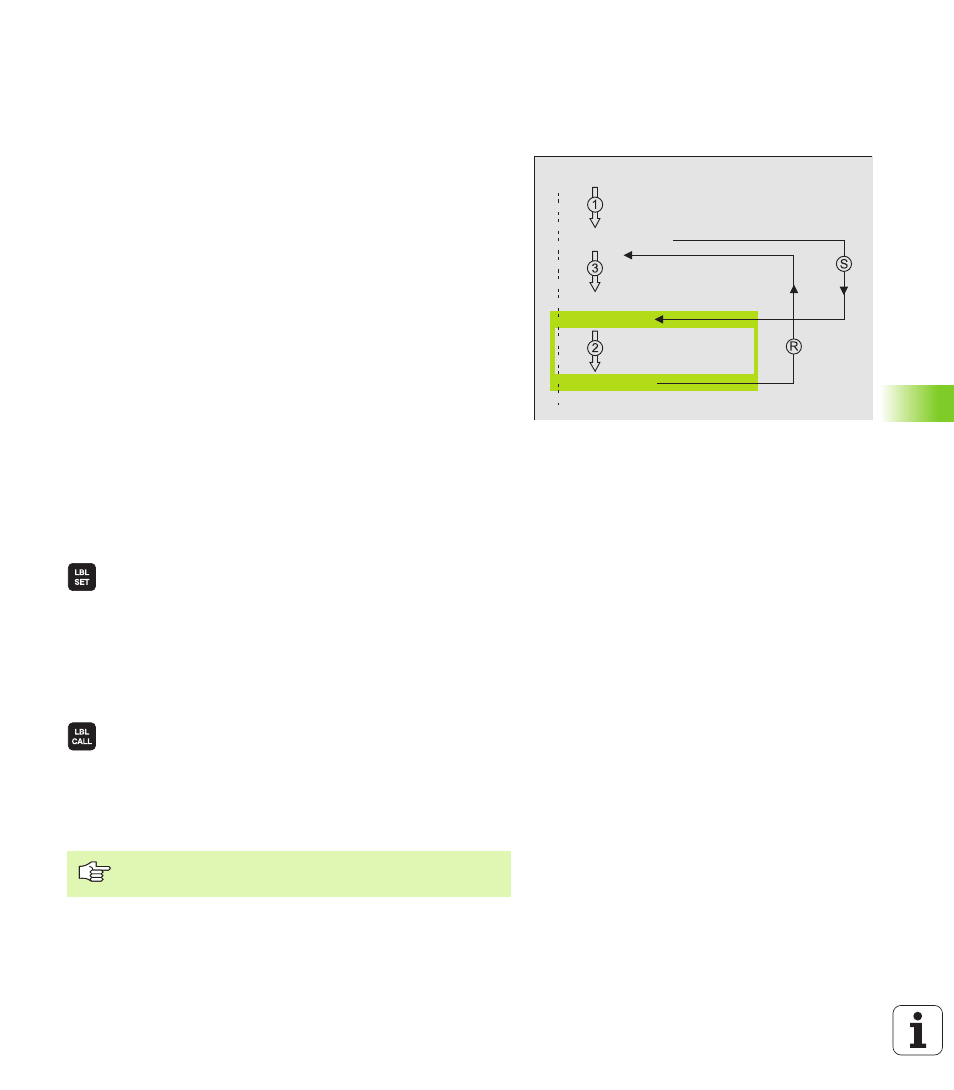

Способ работы
1 УЧПУ выполняет программу обработки до вызова
подпрограммы LN,0 n является произвольным номером Label
2 С этого места УЧПУ отрабатывает вызванную подпрограмму
до конца подпрограммы G98 L0
3 Затем УЧПУ продолжает программу обработки с этого
предложения, которое последует вызову подпрограммы LN,0
folgt
Подсказки для программирования
n
Главная программа может содержать вплоть до 254
подпрограмм
n
Можете вызывать подпрограммы в любой последовательности,
довольно часто
n
Подпрограмма не может сама вызываться
n
Программировать подпрограммы к концу главной программы
(за предложением с M2 или M30)
n
Если подпрограммы стоят в программе обработки перед
предложением с M02 или M30, то они отрабатываются без
вызова как минимум один раз
Программирование подпрограммы
U
U
U
U
Обозначение начала: Нажать клавишу LBL SET
U
U
U
U
Ввести номер подпрограммы, потвердить
клавишей END
U
U
U
U
Обозначение конца: Нажать клавишу LBL SET и
ввести номер метки “0”
Вызов подпрограммы
U
U
U
U
Вызов подпрограммы Нажать клавишу LBL CALL
U
U
U
U
Номер метки: Label-номер вызываемой
подпрограммы ввести, с помощью клавиши ENT
потвердить
U
U
U
U
Повторение REP: „,0“ ввести, клавишей ENT
потвердить
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
L0,0 не допускается, так как оно соответствует
окончанию подпрограммы.
