10 Программирование: Q-параметры
1
0.
1
0
Пр
и
м
е
р
ы
п
р
ог
ра
м
миров
а
н
ия

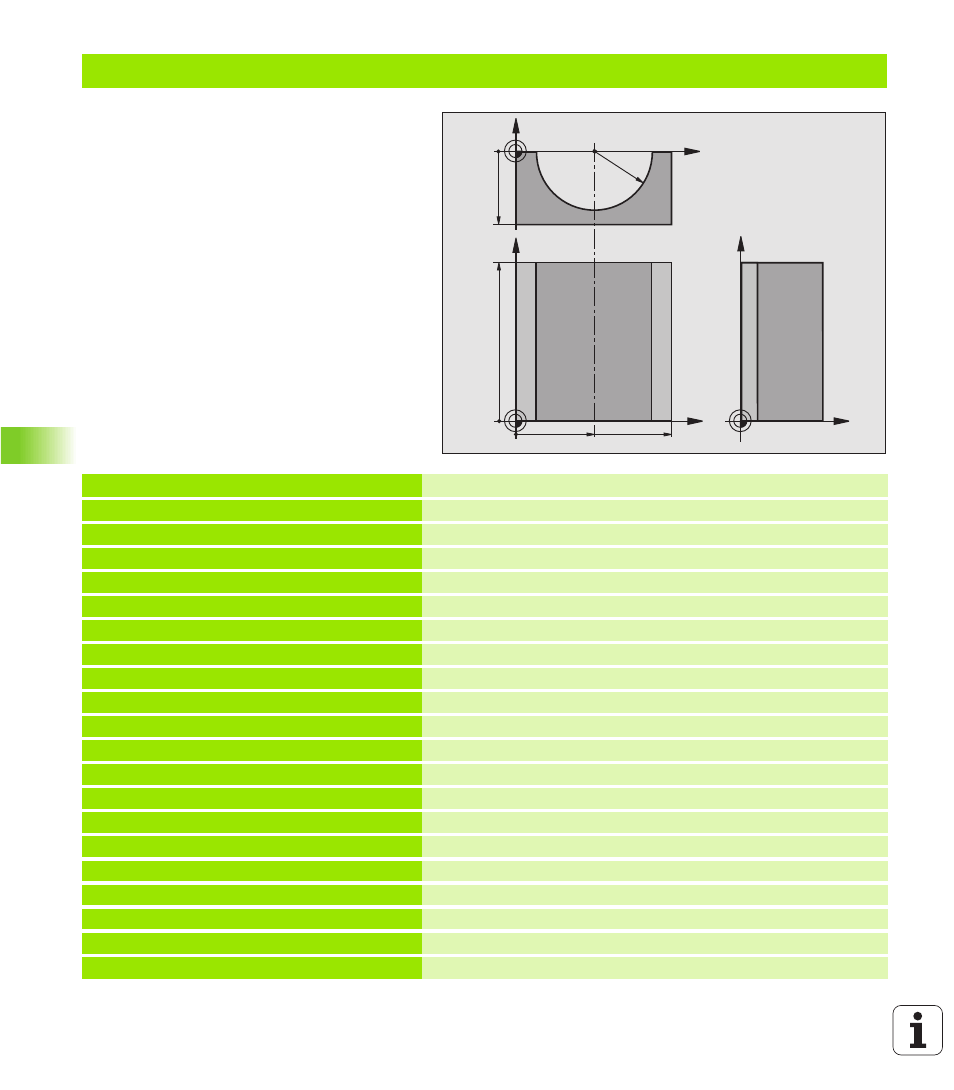

Пример: Цилиндр вогнутый с помощью радиусной фрезы
Прохождение программы
n
Программа функционирует только с
применением радиусной фрезы, длина
инструмента относится к центру головки
n
Контур цилиндра состоит из многих
небольших отрезков прямой (определяемый
через Q13). Чем больше установленных
шагов, тем более гладким будет контур.
n
Цилиндр фрезеруется продольно (здесь:
параллельно к оси Y)
n
Направление фрезерования определяется
через угол старта и конечный угол в
пространстве:
Направление обработки по часовой стрелке:
Угол старта > конечный угол
Направление обработки по часовой стрелке:
Угол старта < конечный угол
n
Радиус инструмента корригируется
автоматически
%ЦИЛИН G71 *
N10 D00 Q1 P01 +5 0 *
Центр X-оси
N20 D00 Q2 P01 +0 *
Центр Y-оси
N30 D00 Q3 P01 +0 *
Центр Z-оси
N20 D00 Q4 P01 +9 0 *
Угол старта пространство (плоскость Z/X)
N20 D00 Q5 P01 +2 70 *
Конечный угол пространство (плоскость Z/X)
N60 D00 Q6 P01 +4 0 *
Радиус цилиндра
N10 D00 Q7 P01 +1 00 *
Длина цилиндра
N80 D00 Q8 P01 +0 *
Угловое положение на плоскости X/Y
N90 D00 Q10 P01 + 5 *
Припуск радиус цилиндра
N100 D00 Q11 P01 +250 *
Подача на глубину врезания
N110 D00 Q12 P01 +400 *
Подача фрезерования
N120 D00 Q13 P01 + 90 *
Количество резаний
N130 G3 0 G1 7 X+0 Y+0 Z-50 *
Дефиниция загатовки
N140 G3 1 G9 0 X+100 Y+ 100 Z+ 0 *
N150 G9 9 T1 L+0 R+3 *
Определение инструмента
N160 T1 G17 S400 0 *
Вызов инструмента
N170 G0 0 G4 0 G90 Z+ 250 *
Свободный ход инструмента
N180 L10,0 *
Вызов обработки
N190 D00 Q10 P01 + 0 *
Возврат припуска
N200 L10,0 *
Вызов обработки
X
Y
50
100
100
Z
Y
X
Z
-50
R4
0
