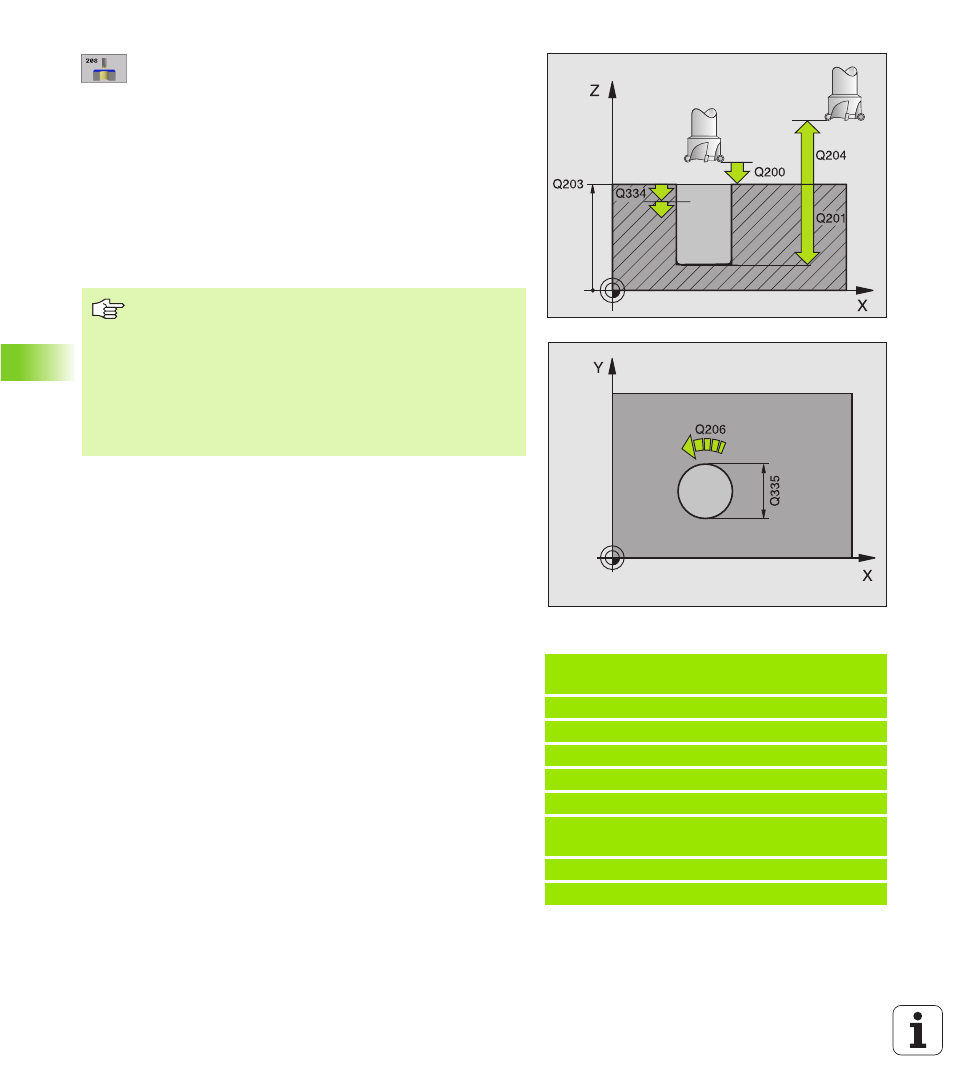

безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
U
U
U
U
Глубина Q201 (инкрементно): Расстояние
поверхности загатовки – дна сверления
U
U
U
U
Подача подвода на глубину Q206: Скорость
перемещения инструмента при сверлении в мм/
мин
U
U
U
U
Подача на одну винтовую линию Q334
(инкрементно): Размер, на который каждый раз
инструмент подводится по винтовой линии
(=360°).
U
U
U
U
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
U
U
U
U
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
U
U
U
U
Заданный диаметр Q335: (абсолютно): Диаметр
сверления. Если Вы ввели внутренний диаметр
отвестия равным диаметру инструмента, то УЧПУ
сверлит без интерполяции винтовых линий,
непосредственно на заданную глубину.
U
U
U
U
Предсверленный диаметр Q342: (абсолютно):
Как только вводите в Q342 значение больше 0, то
УЧПУ не проверяет дальше соотношения
диаметра: заданный диаметр-диаметр
инструмента. Таким образом можете фрезеровать
отверстия диаметром в два раза больше
диаметра инструмента
Пример: ЧУ-блоки
N1 20 G208 ФРЕЗЕРОВАНИЕ СВЕРИЛЬНЫХ
ОТВЕРСТИЙ
Q200= 2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201= -80 ;ГЛУБИНА
Q206= 150 ;ПОД АЧА НА ГЛУБИНУ
Q334= 1.5 ;ГЛУБИНА ПОДВОДА
Q203= +100 ;КООРД.ПОВЕРХНОСТИ
Q204= 50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q335= 25
;ЗАД АННЫЙ ДИАМЕТР
Q342= 0
;ЗАД .Д ИАМЕТР
Учтите, что Ваш инструмент повредит так себя как и
загатовку при слишком большом подводе на врезание.
Для избежания слишком большого подвода, введите в
таблицы инструментов в графе ANGLE максимальное
значение угла погружения инструмента смотри
“Данные инструмента”, страница 141. УЧПУ
рассчитывает тогда автоматически максимальный
допускаемый подвод и изменяет записанное Вами
значение.
