6 Программирование: программирование контуров
6.
5
Д
виж
ен
ия
по
тр
аек
то
р
и
и
–
по
л
я
р
н
ые
к
оор
д
и
н
аты

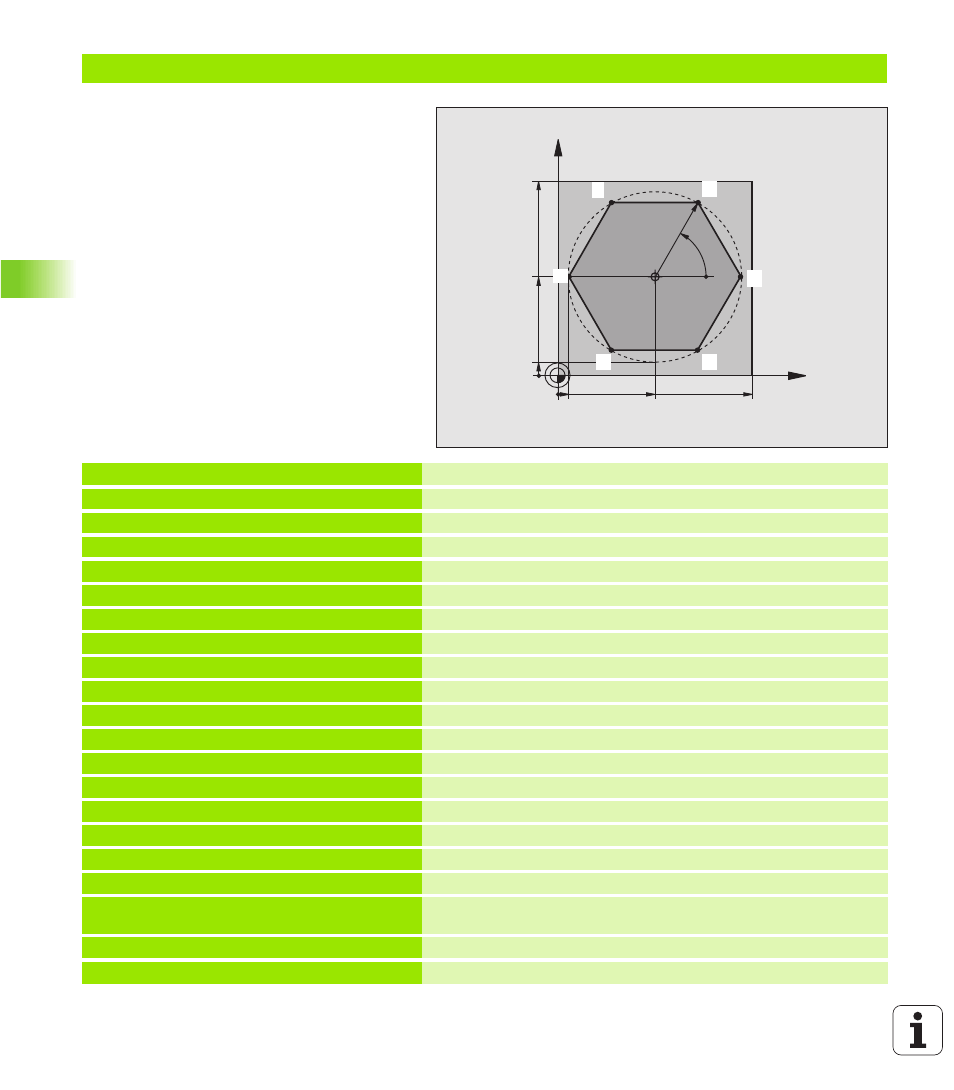

Пример: Движение по прямой полярно
%LINEARPO G71 *
N10 G30 G17 X +0 Y+0 Z-20 *
Дефиниция загатовки
N20 G31 G90 X +100 Y+1 00 Z+ 0 *
N30 G99 T1 L+0 R+ 7,5 *
Определение инструмента
N40 T1 G17 S4000 *
Вызов инструмента
N50 G00 G40 G9 0 Z+2 50 *
Определение опорной точки для полярных координат
N60 I+ 50 J+50 *
Свободный ход инструмента
N70 G10 R+60 H+180 *
Предпозиционирование инструмента
N80 G01 Z-5 F1000 M 3 *
Перемещение на глубину обработки
N90 G11 G41 R+45 H+ 180 F250 *
Подвод к контуру к точке 1
N110 G26 R5 *
Подвод к контуру к точке 1
N120 H+12 0 *
Наезд точки 2
N130 H+60 *
Наезд точки 3
N140 H+0 *
Наезд точки 4
N150 H-60 *
Наезд точки 5
N160 H-12 0 *
Наезд точки 6
N170 H+18 0 *
Наезд точки 1
N180 G2 7 R5 F500 *
Тангенциальный отвод
N190 G4 0 R+6 0 H+18 0 F100 0 *
Свободное перемещение на плоскости обработки, сброс
коррекции радиуса
N200 G0 0 Z+2 50 M2 *
Свободное перемещение на оси шпинделя, конец программы
N999 999 %LINEARPO G71 *
