HEIDENHAIN TNC iTNC 530
181
6.
4
Д
виж
ен
и
я
по
тра
ек
тори
и
–
п
р
я
м
о
у
го
л
ь
ны
е
к
оор
д
и
н
аты

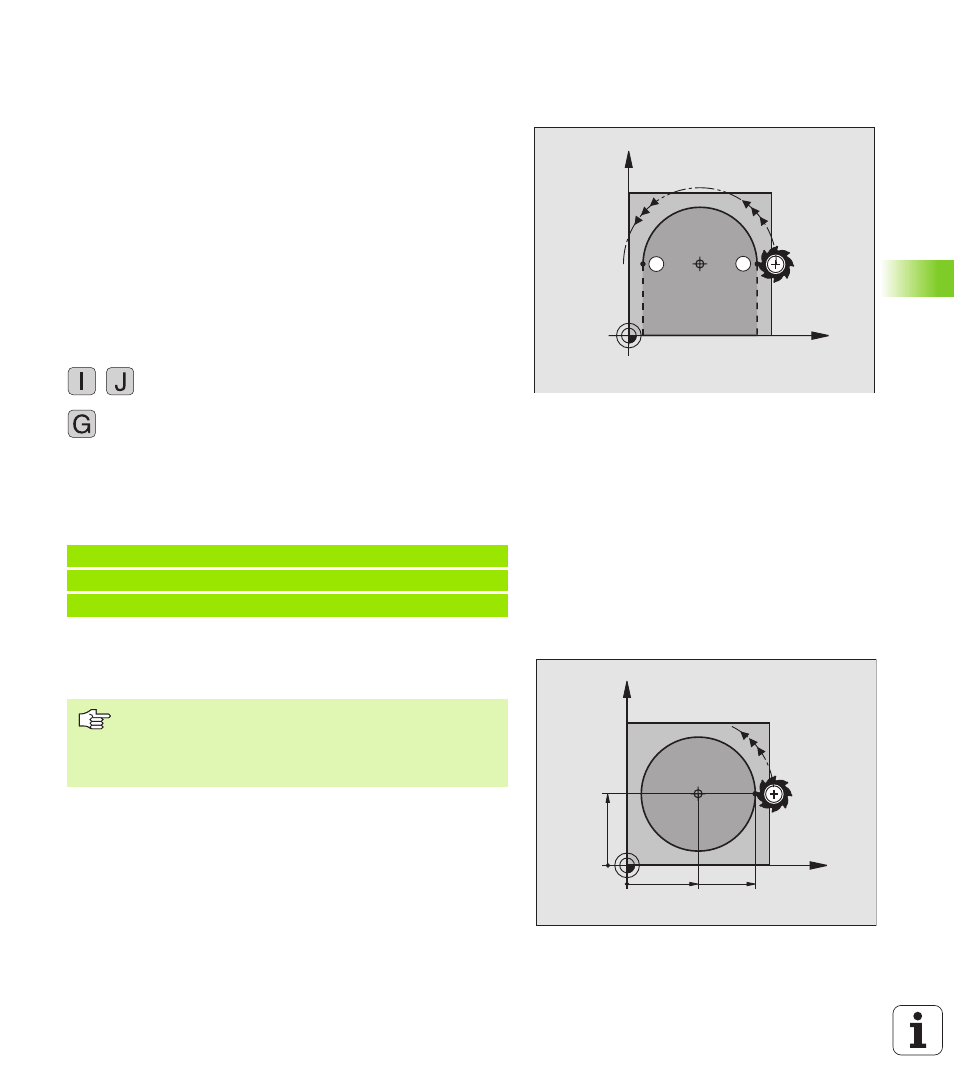

Kруговая траектория G02/G03/G05 вокруг
центра окружности I, J
Определите сначала центр окружности I, J, еще перед
программированием круговой траектории В последнем
программированная позиция перед круговой траекторией
является начальной точкой круговой траектории.
Направление вращения
n
По часовой стрелке: G02
n
Против часовой стрелки: G03
n
Без указания направления вращения: G05. УЧПУ
перемещается по круговой траектории с программированным в
последнем направлением вращения
Программирование
U
U
U
U
Переместите инструмент на точку старта круговой траектории
U
U
U
U
Координаты центра окружности ввести
U
U
U
U
Ввести координаты конечной точки дуги
окружности
Если требуется:
U
U
U
U
Подача F
U
U
U
U
Дополнительная функция M
ЧУ-записи в качестве примера
Круг
Программируйте для конечной точки те же самые координаты как
для точки старта.
N50 I+25 J+ 25 *
N60 G01 G42 X+45 Y +25 F200 M3 *
N70 G03 X+45 Y+ 25 *
Начальная и конечная точки движения по окружности
должны лежать на круговой траектории.
Допуск при вводе: до 0,016 мм (через МР7431
избираемый)
S
E
X
Y
I,J
3
X
Y
25=I
45
25=J
CC
