HEIDENHAIN TNC iTNC 530
191
6.
5
Д
виж
ен
ия
по
тр
аек
то
р
и
и
–
по
л
я
р
н
ые
к
оор
д
и
н
аты

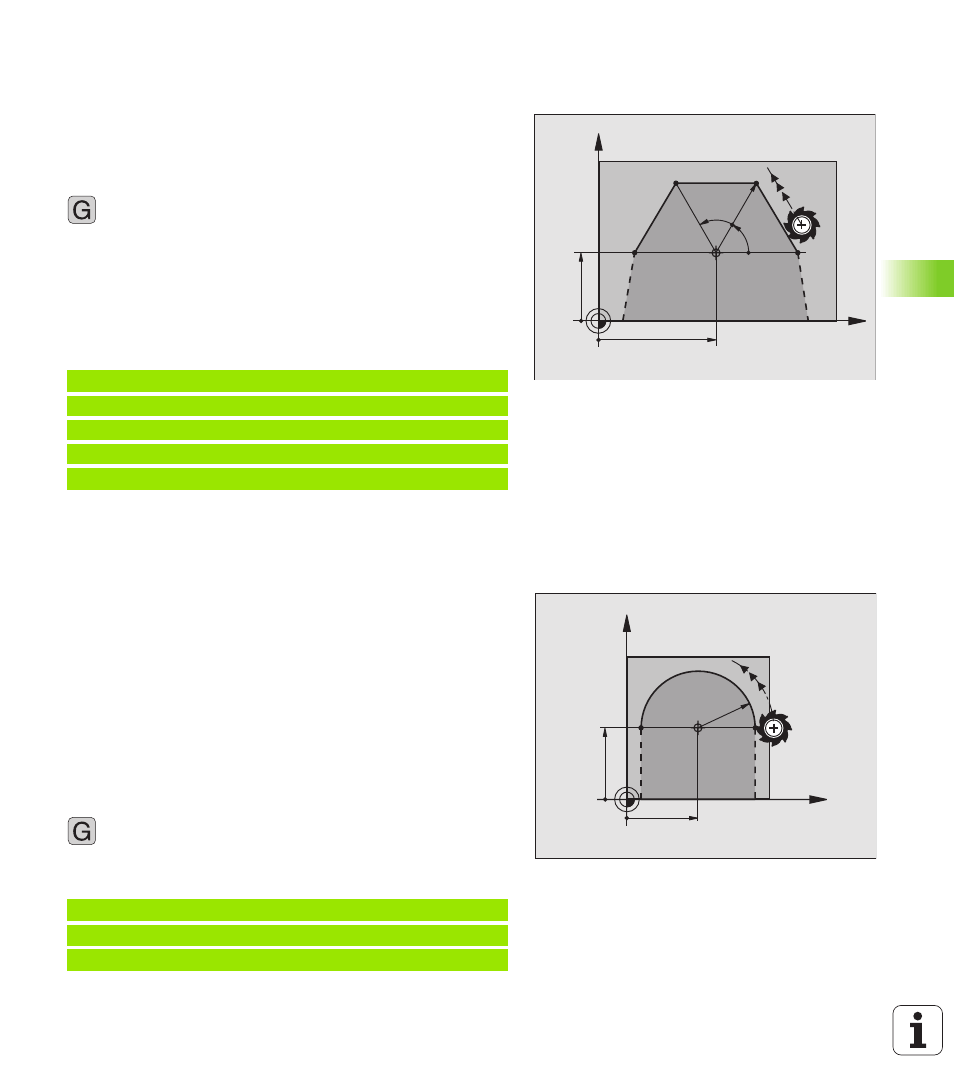

Прямая на ускоренном ходе G10
Прямая с подачей G11 F. . . .
Инструмент перемещается по прямой от своей актуальной
позиции к конечной точке прямой. Точка старта является
конечной точкой предыдущего предложения.
Программирование
U
U
U
U
Радиус в полярных координатах R: Расстояние
конечной точки прямой от полюса I, J ввести
U
U
U
U
Полярные координаты-угол H: Положение угла
конечной точки прямой между –360° и +360°
Знак числа H установлен базовой осью угла:
n
Угол между базовой осью угла и R против часовой стрелки: H >0
n
Угол между базовой осью угла и R по часовой стрелке: H<0
ЧУ-записи в качестве примера
Круговая траектория G12/G13/G15 вокруг
полюса I, J
Полярные координаты-радиус R является одновременно
радиусом дуги окружности. R определяется расстоянием
начальной точки от полюса I, J. Программированная в последнюю
очередь позиция инструмента перед G12-, G13- или G15-
предложением является точкой старта круговой траектории.
Направление вращения
n
По часовой стрелке: G12
n
Против часовой стрелки: G13
n
Без указания направления вращения: G15. УЧПУ
перемещается по круговой траектории с программированным в
последнем направлением вращения
Программирование
U
U
U
U
Полярные координаты-угол H: Положение угла
конечной точки круговой траектории между -5400°
и +5400°
ЧУ-записи в качестве примера
N120 I+45 J+ 45 *
N130 G11 G42 R+3 0 H+0 F300 M 3 *
N140 H+ 60 *
N150 G91 H+60 *
N160 G90 H+180 *
X
Y
45
25
60°
60°
3
0
CC
11
N180 I+25 J+ 25 *
N190 G11 G42 R+2 0 H+0 F250 M 3 *
N200 G13 H+180 *
X
Y
25=I
25=J
R2
0
13
