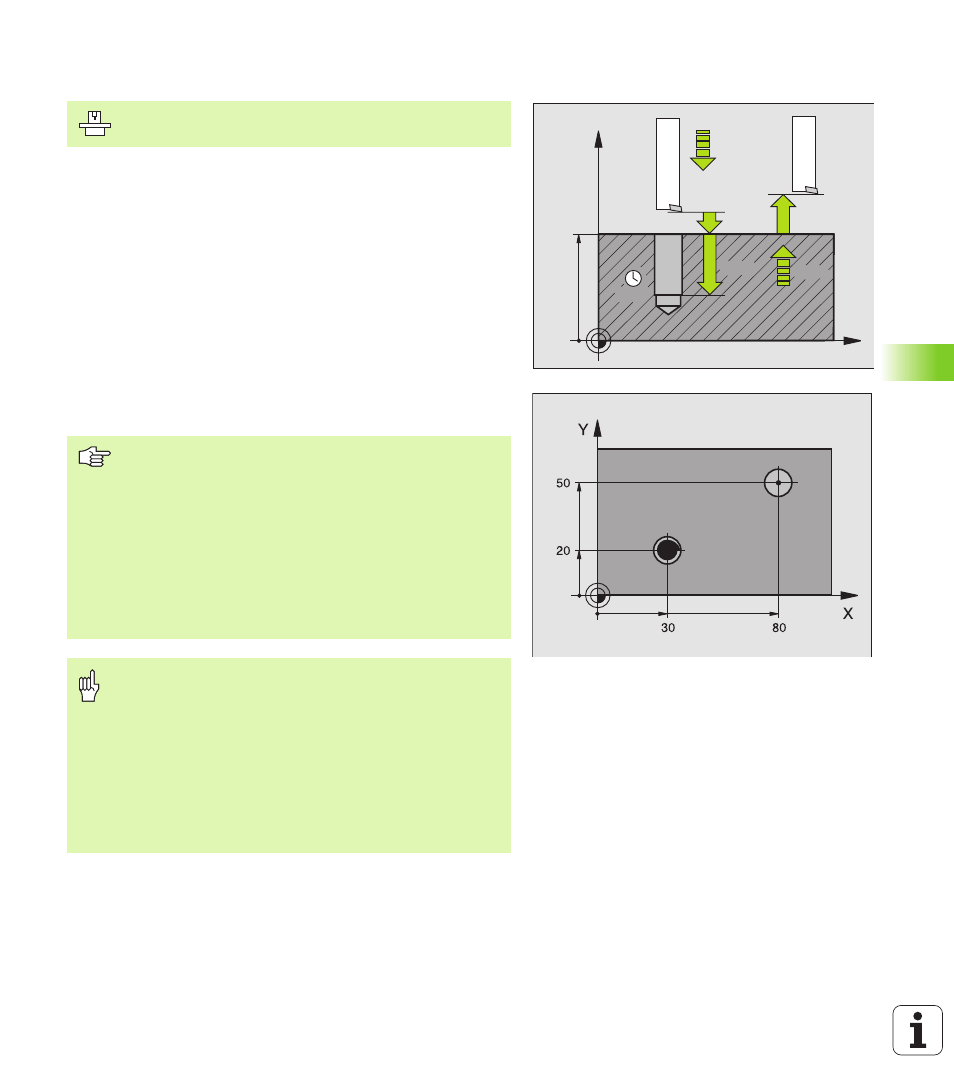

РАСТОЧИВАНИЕ (цикл G202)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе на безопасное расстояние над поверхностью
загатовки
2 Инструмент сверлит с подачей сверления на глубину
3 На дне сверления инструмент прабывает – если введено – со
вращающемся шпиндельём для выхода из материала
4 Дальше УЧПУ проводит ориентацию шпинделя на эту
позицию, которая дефинировалась в параметре Q336
5 Если Вы избрали выход из материала, то УЧПУ отводит в
заданном направлении на 0,2 мм (жёсткое значение) из
материала
6 Потом УЧПУ перемещает инструмент с подачей возврата на
безопасное расстояние и оттуда – если введено – с
ускоренным ходом на 2-ое безопасное расстояние. Если
Q214=0 то наступает отвод при стенке сверления
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Станок и УЧПУ должны быть подготовлены
производителем станков.
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса G40.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет цикла.
УЧПУ восстонавливает в конце цикла прежнее
состояние СОЖ и шпинделя, активное перед вызовом
цикла.
С помощью параметра станка 7441 бит 2
настроиваете, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (бит
2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует рассчет предпозиции.
Инструмент перемещается на оси инструментов на
ускоренном ходе на безопасное расстояние под
поверхность обрабатываемой детали!
