HEIDENHAIN iTNC 530
41
1.4
И
н
д
и
ка
ции
со
ст
о
я
н
и
я

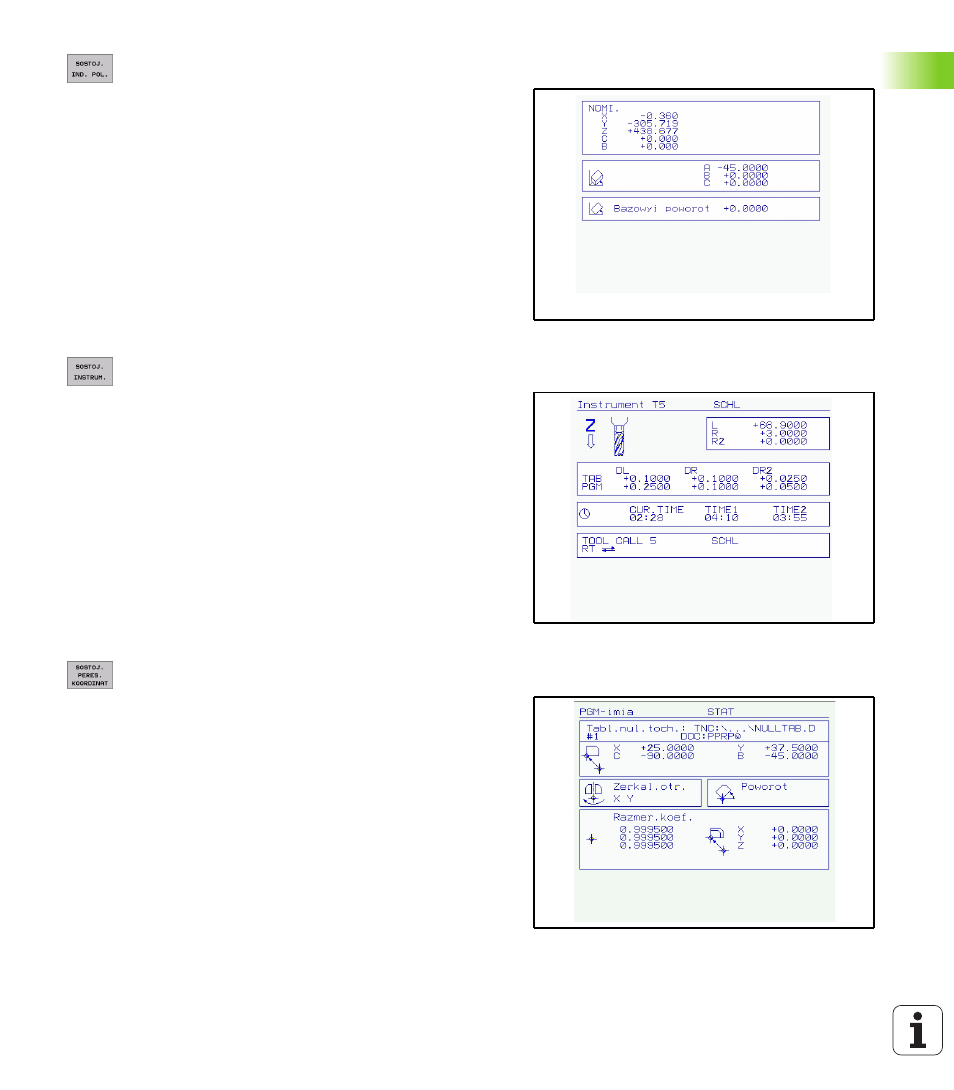

Положения и координаты
Информация о инструментах
Пересчёт координат
Смотри “Циклы для пересчёта координат” на странице 384.
2
4
1
3
1
Индикация положения
2
Вид индикации положения, нпр. Факт-положение
3
Угол наклона для плоскости обработки
4
Угол базового поворота
3
2
5
1
4
6
1
n
Индикация T: Номер инструмента имя инструмента
n
Индикация RT: Номер и имя однотипного ииструмента
2
Ось инструмента
3
Длина и радиусы инструмента
4
Припуски (значения дельта) из TOOL CALL (PGM) и из
таблицы инструментов (TAB)
5
Стойкость, максимальная стойкость (TIME 1) и максимальная
стойкость при TOOL CALL (TIME 2)
6
Индикация активного инструмента и (следующего) запасного
инструмента
5
6
4
1
2
3
1
Имя главной программы
2
Активное перемещение нулевой точки (цикл 7)
3
Активный угол поворота (цикл 10)
4
Симметричные оси (цикл 8)
5
Активный размерный коэфицент / размерные коэфиценты
(циклы 11 / 26)
6
Центр центрического растяжения
