HEIDENHAIN iTNC 530
331
8.
5
Ци
кл
ы
для
п
р
о
и
звед
ен
ия
р
и
сун
ко
в
то
ч
е
к

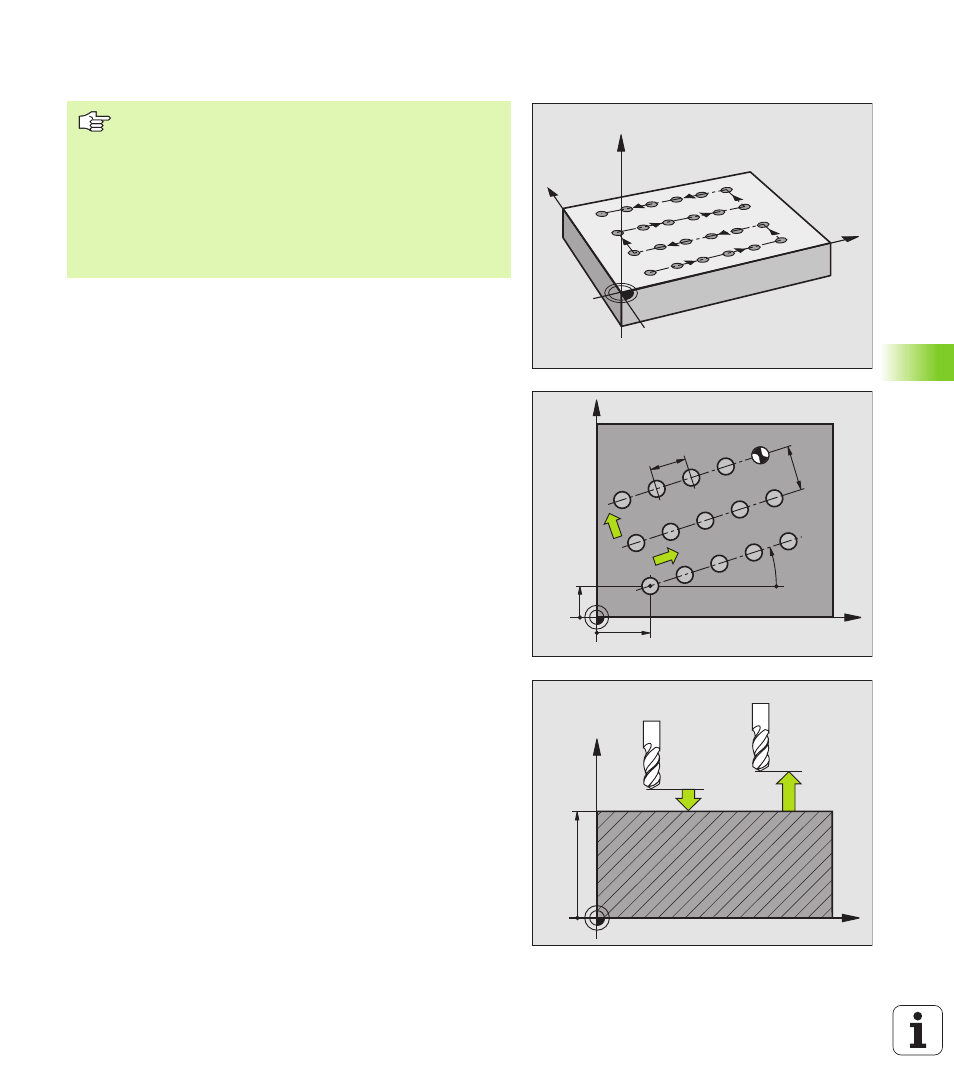

РИСУНКИ ТОЧЕК НА ЛИНИЯХ (цикл G221)
1 УЧПУ позиционирует инструмент на ускоренном ходу от
актуальной позиции на точку старта первой обработки.
Последовательность:
n
2. Наезд на 2-ое безопасное расстояние (ось шпинделя)
n
Наезд точки старта на плоскости обработки
n
Перемещение на безопасное расстояние над поверхностью
загатовки (ось шпинделя)
2 С этого положения УЧПУ выполняет определённый в
последнюю очередь цикл обработки
3 Затем УЧПУ позиционирует инструмент в положительном
направлении главной оси на точку старта следующего
прохода; инструмент находится при этом на безопасном
расстоянии (или на 2-ом безопасном расстоянии)
4 Эта операция (1 до 3) повторяется, пока будут выполнены все
проходы на первой строке; инструмент стоит на последней
точке первой строки
5 После этого УЧПУ перемещает инструмент к последней точке
второй строки и выполняет там обработку
6 Оттуда УЧПУ позиционирует инструмент в отрицательном
направлении главной оси на точку старта следующего прохода
7 Эта операция (6) повторяется, пока будут выполнены все
проходы второй строки
8 Затем УЧПУ перемещает инструмент на точку старта
следующей строки
9 Маятниковым движением отрабатываются все дальшие
строки
X
Y
Z
X
Y
Q226
Q225
Q224
Q238
Q23
7
N =
Q2
42
N =
Q2
43
X
Z
Q200
Q203
Q204
Обратите внимание перед программированием
Цикл G220 является DEF-активным, что означает, цикл
G221 вызывает автоматически в последнем
определённый цикл обработки.
Если комбинируете один из циклов обработки от G200
до G209, G212 до G215 и G262 до G267 с циклом G221,
то Безопасное расстояние, поверхность загатовки и 2-
ое Безопасное расстояние действуют как в цикле
G221.
