1 Введение
1.4
И
н
д
и
ка
ции
со
ст
о
я
н
и
я

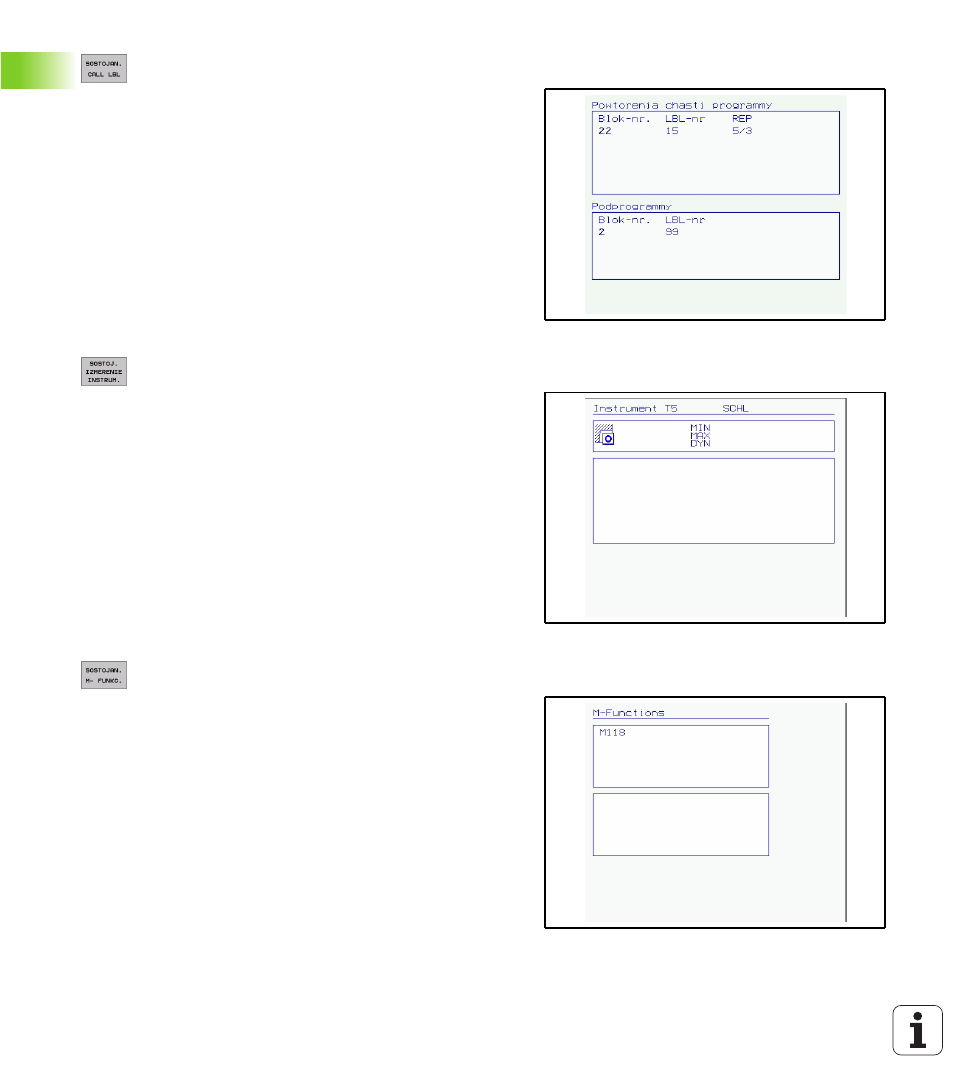

Повторения части программы/подпрограммы
Измерение инструмента
Активные дополнительные функции M
1
2
1
Активные повторения части программы с номером блока,
номером метки и количеством программированных/
предусмотренных для выполненя повторений
2
Aктивные номера подпрограмм с номером блока, под
котором вызывалась подпрограмма и номер вызываемой
метки
2
3
4
1
1
Номер инструмента, который измеряется
2
Индикация, измеряется ли радиус инструмента или его
длина
3
MIN- и MAX-значение измерения отдельных режущих кромок
и результаты измерения со вращающимся инструментом
(DYN)
4
Номер кромки инструмента с принадлежащим значением
измерения. Звёздочка за значением измерения указывает,
что оно лежит вне предела допуска из таблицы инструментов
1
2
1
Список активных M-функций с жёстко определённым
значением
2
Список активных M-функций, которые настроиваются
производителем станков
