390
8 Программирование: Циклы
8.
1
0
Ци
к
л
ы
для
пе
р
е
сч
ё
та
к
о
орд
ин
а
т

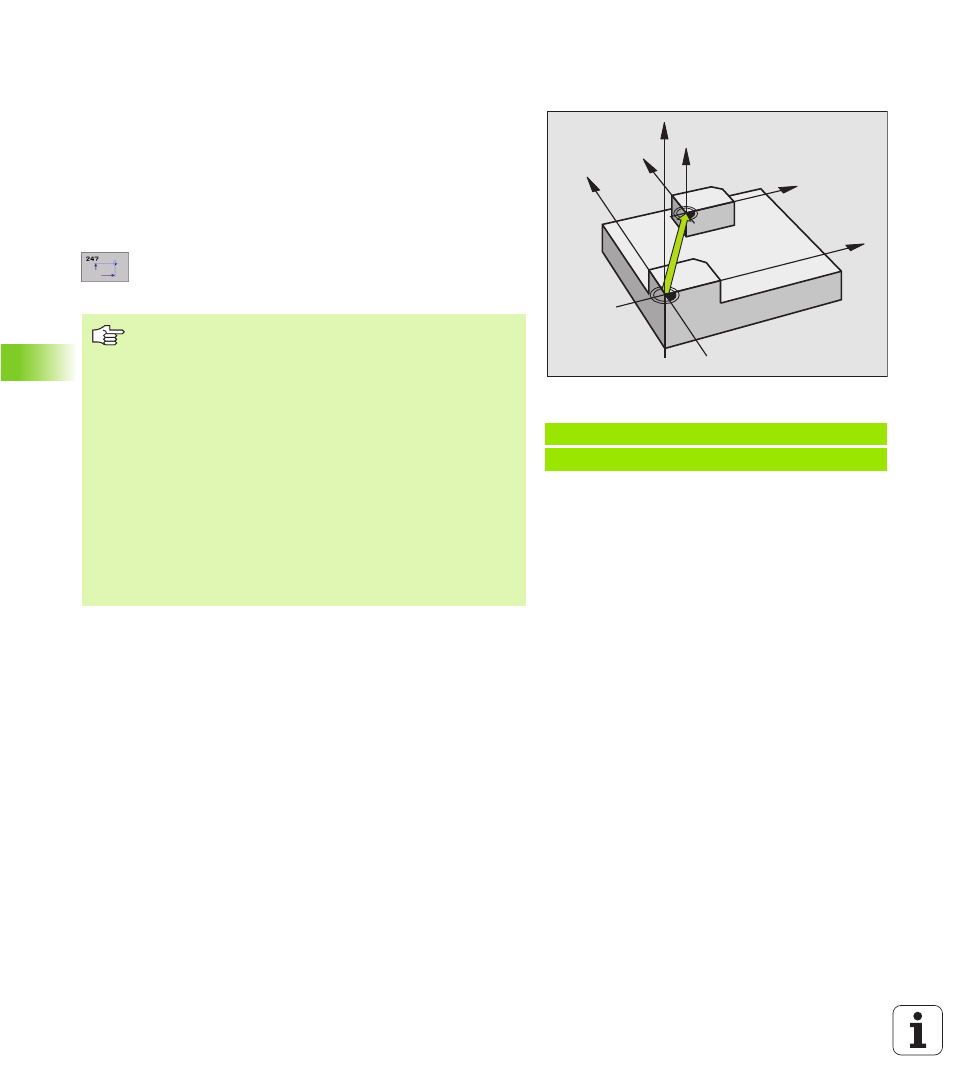

УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ
(цикл G247)
С помощью цикла УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ можете в
активировать нулевую точку, определённую в таблицы Preset, в
качестве новой опорной точки.
Действие
После дефиниции цикла УСТАНОВЛЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводы координат и перемещения нулевых точек (абсолютные и
инкрементные) относятся к новому Preset.
U
U
U
U
Новая опорная точка?: Указать номер базовой
точки из таблицы Preset, которая должна
активироваться
Индикации состояния/статуса
В дополнительной индикации статуса указываются следующие
данные из таблицы нулевых точек (смотри “Пересчёт координат”
n
Имя и тракт активной таблицы нулевых точек
n
Активный номер нулевой точки
n
Комментарий из графы DOC активного номера нулевой точки
Дополнительно в большом окне статуса указывается активный
номер Preset за символом опорной точки.
Пример: ЧУ-запись
N1 3 G2 47 УСТАНОВЛ ЕНИЕ ОПОРНОЙ ТОЧКИ
Q339= 4
;НОМ ЕР БАЗОВОЙ ТОЧКИ
Z
Z
X
X
Y
Y
При активировании опорной точки из таблицы Preset,
УЧПУ сбросывает все активные пересчеты координат,
активированные с помощью следующих циклов:
n
Цикл G53/G54, смещение нулевой точки
n
Цикл G28, зеркальное отражение
n
Цикл G73, поворот
n
Цикл G72, размерный коэфицент
Пересчет координат из цикла G80, Наклон плоскости
обработки остается активным.
УЧПУ установливает Preset только на этих осях,
которые являются активными в таблицы Preset.
Опорная точка осей, обозначенных с помощью –
остается неизмененной.
В режиме работы PGM-тест цикл 247 не действует.
