HEIDENHAIN iTNC 530
217
7.
5
Д
о
п
о
лн
и
те
ль
н
ы
е
фу
н
кц
и
и
для
о
сей
вр
ащ
ен
ия
Автоматическая коррекция геометрии станка
при работе с осями наклона: M114 (ПО-
опция 2)
Стандартное поведение
УЧПУ перемещает инструмент на установлённые в программе
обработки позиции. Если изменяется в программе положение
одной из осей наклона, то постпроцессор должен пересчитывать
возникшое из этого смещение по линейным осям и произвести
перемещение в одном предложении позиционирования. Так как в
этом случае играет определённую роль геометрия станка, для
каждого станка надо отдельно рассчитывать ЧУ-программу.

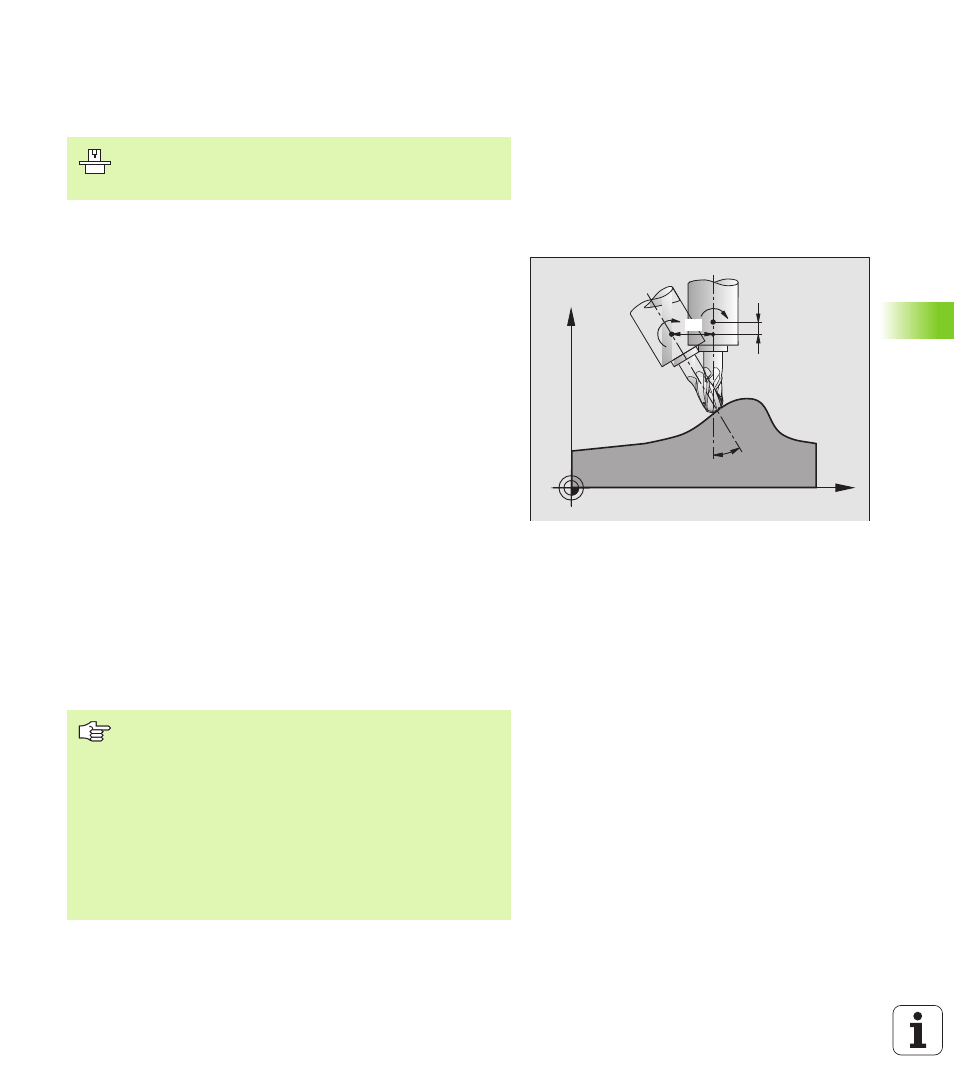

Поведение с M114
Если изменяется в программе положение управляемой оси
наклона, то УЧПУ компенсирует смещение инструмента с
помощью 3D-коррекции длины автоматически. Так как геометрия
станка сохраняется в параметрах станка, то УЧПУ компенсирует
автоматически также характеристические для станка смещения.
Программы должны только раз рассчитываеться
постпроцессором, даже если они отрабатываются на разных
станках с УЧПУ.
Если на Вашем станке нет наклонных осей ( поворот головки
вручную, головка позиционируется PLC), можете после M114
ввести действующее положение поворотной головки (нпр. M114
B+45, Q-параметр допускается).
Коррекция радиуса инструмента должна учитываться системой
САПР или постпроцессором. Программированная коррекция
радиуса RL/RR приводит к появлению сообщения об ошибках.
Если УЧПУ выполняет коррекцию длины инструмента, то
программированная подача относится к вершине инструмента, в
других случаях к опорной точке инструмента.
Геометрия станка должна быть определена
производителем станков в параметрах станка 7510 и
последующих.
Если Ваш станок оснащён управляемой поворотной
головкой, то можете прервать прогон программы и
изменить положение наклонной оси (нпр. с помощью
маховичка).
С помощью функции ПРОБЕГ К БЛОКУ N можете
продолжать программу обработки, начиная с места
прервания работы. УЧПУ учитывает при активном M114
новое положение наклонной оси автоматически.
Чтобы изменить положение наклонной оси с помощью
маховичка во вермя прогона программы, используйте
M118 вместе с M128.
X
Z
dB
dz
dx
B
B
