Тангенциальный подвод и отвод, 3 на е зд и от ъ е зд от ко н т ур а – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422) ISO programming
Страница 174
174
6 Программирование: программирование контуров
6.
3
На
е
зд
и
от
ъ
е
зд
от
ко
н
т
ур
а
Начальная и конечная точка совместно
Для совместной начальной и конечной точки не программируете
коррекции радиуса.
Исключить повреждение контура: Оптимальная начальная точка
лежит на продлинении траектории инструмента для обработки
последнего элемента контура
Пример

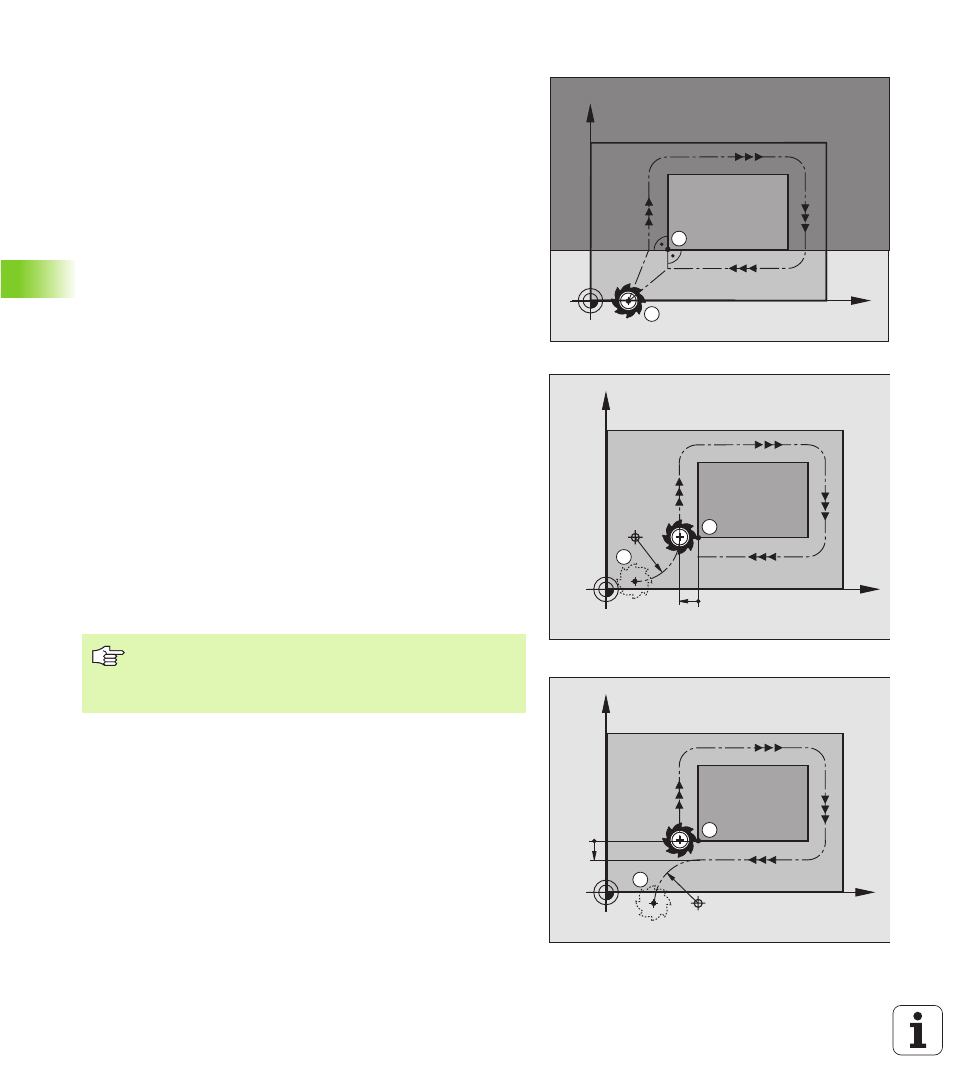

Рисунок справа вверху: Если определите конечную точку в
заштрихованом диапазоне, то при подводе к первой точке контур
повреждается.
Тангенциальный подвод и отвод
С помощью G26 (рисунок справа по середине) можете
тангенциально подвести деталь и с помощью G27 (рисунок
справа внизу) отвести тангенциально от детали Таким образом
избегаете маркировки выхода из материала.
Начальная и конечная точка
Начальная и конечная точка лежат вблизи первой и последней
точки контура вне детали и программируются без коррекции
радиуса.
Подвод
U
U
U
U
G26 ввести после записи, в которой программировалась первая
точка контура. Это первая запись с коррекцией радиуса G41/
G42
Отвод
U
U
U
U
G27 ввести после записи, в которой программировалась
последняя точка контура. Это последняя запись с коррекцией
радиуса G41/G42
X
Y
A
E
Радиус для G26 и G27 надо так выбирать, чтобы УЧПУ
могло выполнить круговую траекторию между
начальной и первой точкой контура как и последней и
конечной точкой контура.
X
Y
A
R
S
G41
G40
X
Y
G41
G40
E
R
B
