Страница 347: 7 s l -цик л ы гр у ппа ii
HEIDENHAIN iTNC 530
347
8.
7 S
L
-цик
л
ы
гр
у
ппа
II
U
U
U
U
Направление вращения? По часовой стрелке =
-1 Q9: Направление обработки для карманов
n
по часовой стрелке (Q9 = -1 встречная
обработка для карманов и островов)
n
против часовой стрелки (Q9 = +1 попутная
обработка для карманов и островов)
Можете проверить параметры обработки при прервании
программы и при необходимости их переписывать.

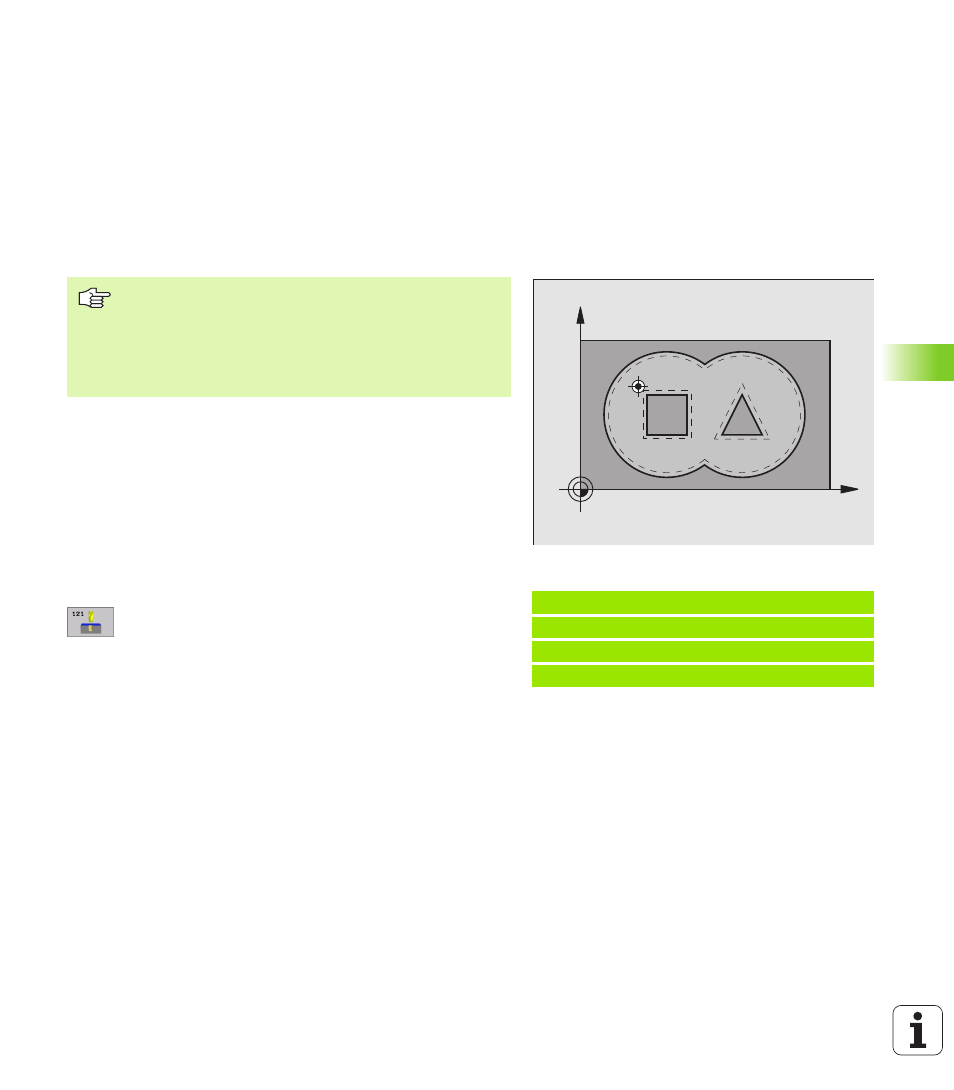

ПРЕДСВЕРЛЕНИЕ (цикл G121)
Прохождение цикла
Как цикл G83 Глубокое сверление, смотри “Циклы для сверления,
нарезания внутренней резьбы и фрезерования резьбы”, страница
Применение
Цикл G121 ПРЕДСВЕРЛЕНИЕ учитывает для пунктов врезания
припуск для читсовой обработки со стороны и припуск для
чистовой обработки на глубине, как и радиус протяжного
инструмента. Пункты врезания являются одновременно точками
старта для протягивания.
U
U
U
U
Глубина подвода Q10 (инкрементно): Размер, на
который инструмент каждый раз подводится (знак
числа при отрицательном направлении обработки
“–”)
U
U
U
U
Подача подвода на глубину Q11: Подача мм/
мин)
U
U
U
U
Номер инструмента протягивания Q13: Номер
инструмента протягивания
Пример: ЧУ-блоки
N58 G121 ПРЕД СВЕРЛЕНИЕ
Q10=+ 5
; ГЛУБИНА ПОД ВОДА
Q11= 100
; ПОДАЧА НА ГЛУБИНУ
Q13=1
; ИНСТРУМЕНТ ДЛ Я ОЧИСТКИ
X
Y
УЧПУ не учитывает программированного в T-
предложении значения дельта DR для расчёта точек
врезания в материал.
При узкостях УЧПУ может в данном случае не
выполнить предсверления с помощью инструмента,
который больше чернового инструмента.
