142
5 Программирование: Инструменты
5.
2
Д
а
нн
ые
ин
стр
у
мен
та
Установить длину L с помощью устройства преднастройки
Введите установлённое значение непосредственно в дефиницию
инструмента G99 или в таблицу инструментов.
Радиус инструмента R
Радиус инструмента R вводите непосредственно.

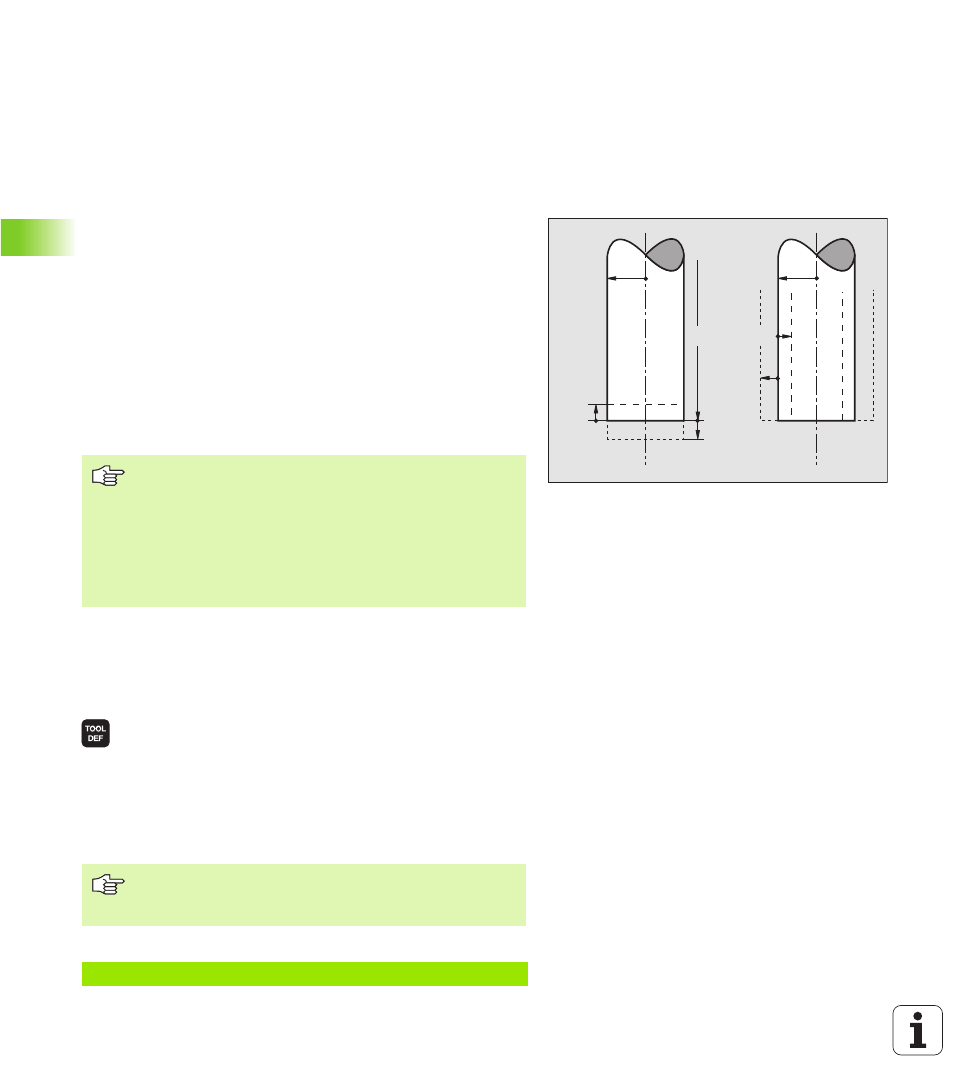

Значения дельта для длины и радиуса
Значения дельта обозначают отклонения для длины и радиуса
инструментов.
Положительное значение дельта означает припуск (DL, DR>0). В
случае обработки с припуском вводите значение для припуска при
программировании вызова инструмента с T.
Отрицательное значение дельта означает заниженный размер
(DL, DR,<0). Заниженный размер вводится в табилцу
инструментов для износа инструмента.
Значения дельта вводите в виде чисел, в записи T можете
передать это значение также с помощью Q-параметра.
Пределы ввода: Значения дельта могут составлять максимально
± 99,999 мм.
Данные инструментов ввести в программу
Номер, длину и радиус для определённого инструмента
назначаете в программе обработки один раз в записи G99:
U
U
U
U
Выбор определения инструмента: Нажать клавишу TOOL DEF
U
U
U
U
Номер инструмента : С помощью номера
инструмента обозначается однозначно данный
инструмент
U
U
U
U
Длина инструмента : Значение коррекции для
длины
U
U
U
U
Радиус инструмента : Значение коррекции для
радиуса
Пример ЧУ-записи:
Значения дельта из таблицы инструментов влияют на
графическое изображение инструмента . Изображение
обрабатываемой детали при моделировании не
изменяется.
Значения дельта из TOOL CALL-блока изменяют при
моделировании изображемую величину
обрабатываемой детали. Моделированная величина
инструмента не изменяется.
DR<0
DR>0
DL<0
R
DL>0
L
R
Во время диалога можете включить значение для
длины и радиуса непосредственно в поле диалога:
Нажать желаемую программируемую клавишу оси.
N40 G99 T5 L+10 R+5 *
