6.5 Движения по траектории –
полярные координаты
Обзор функции траектории с полярными
координатами
С помощью полярных координат определяете положение через
угол H и расстояние R к определенному раньше полюсу I J
(смотри “Определение полюса и базовой оси угла”, страница 74).
Полярные координаты применяете преимущественно в случае:
n
позиций на дугах окружности
n
чертежей загатовок с данными угла,нпр при окружностях
отверстий

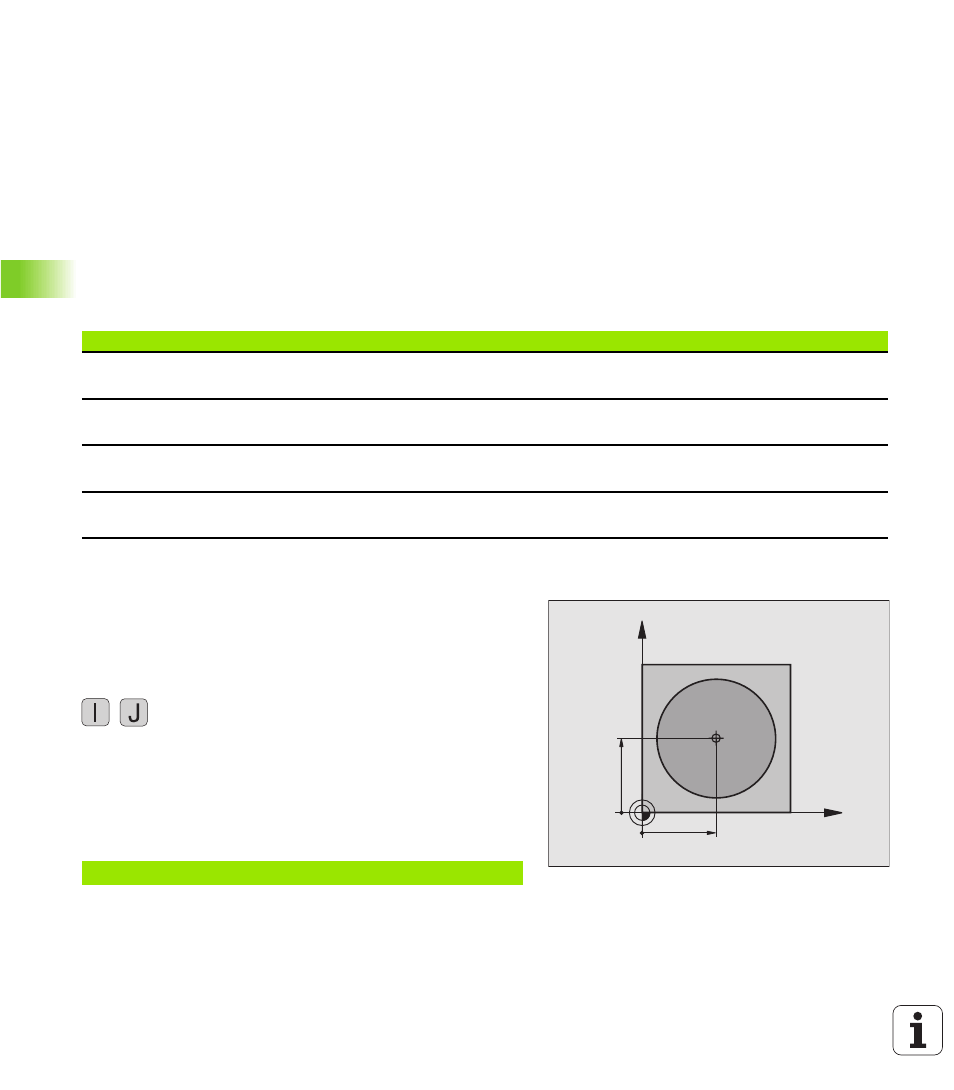

Начало полярных координат: Полюс I, J
Полюс I, J можете назначить в любом месте в программе
обработки, до занесения позиций с помощью полярных
координат. При назначении полюса Вам надо поступать как при
программировании центра окружности.
Программирование
U
U
U
U
Ввод прямоугольных координат для полюса или
чтобы принять программированное в последнюю
очередь положение: G29 ввести. Установить
полюс, до программирования полярных
координат. Программировать полюс только с
помощью прямоугольных координат. Полюс так
долго действителен, пока не определите нового
полюса.
ЧУ-записи в качестве примера
Движение инструмента
Функция
Требуемые вводимые данные
Полярный радиус, полярный угол конечной точки
Круговая траектория по часовой стрелке
Круговая траектория против часовой стрелки:
Полярный угол конечной точки окружности
Круговая траектория соответственно активному
G15
Полярный угол конечной точки окружности
Круговая траектория с тангенциальным
примыканием к предыдущему элементу контура
Полярный радиус, полярный угол конечной точки
N120 I+ 45 J+45 *
X
Y
X=I
Y=J
