6 Программирование: программирование контуров
6.
4
Д
виж
ен
и
я
по
тра
ек
тори
и
–
п
р
я
м
о
у
го
л
ь
ны
е
к
оор
д
и
н
аты

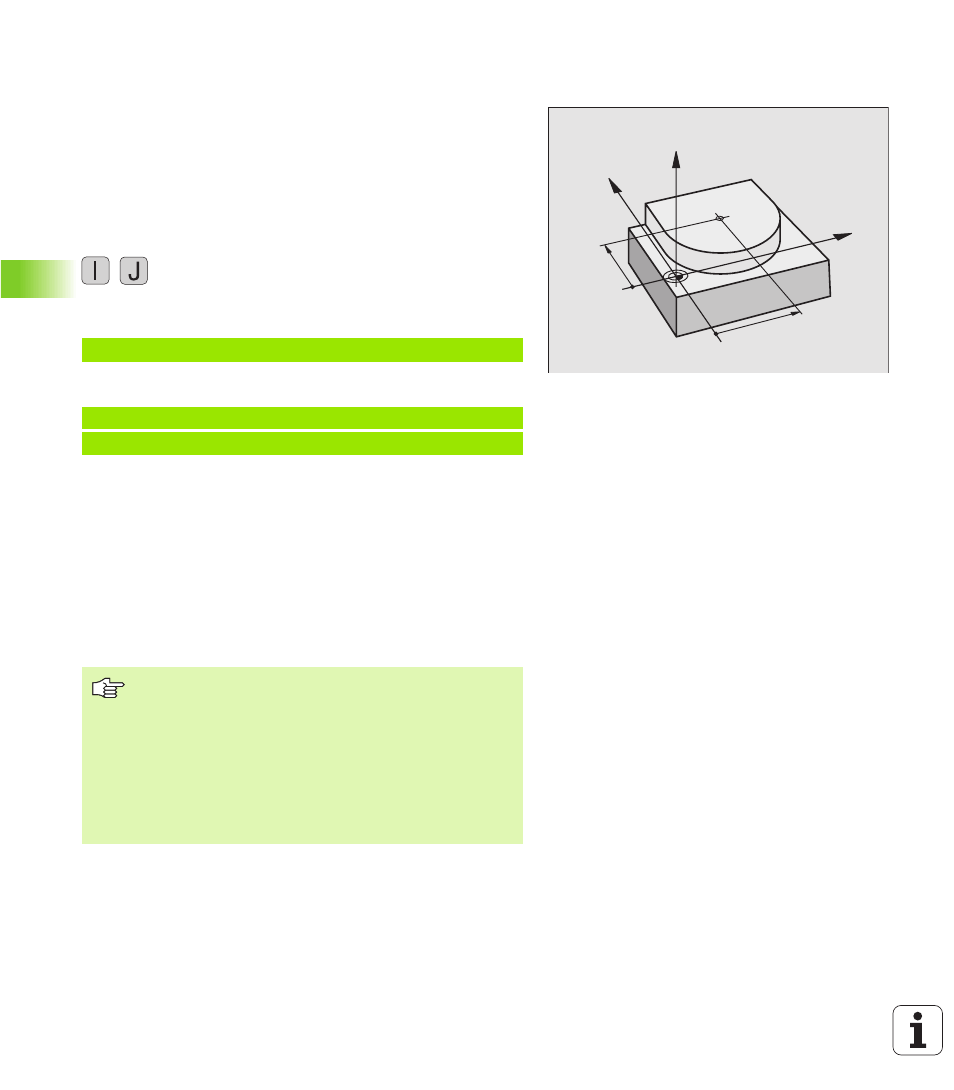

Центр окружности I, J
Установливете центр окружности для круговых траекторий,
программированных Вами с помощью функций G02, G03 или G05.
Для этого
n
введите прямоугольные координаты центра окружности или
n
введите последнее программированное положение с mit G29
или
n
примите координаты через функцию Прием факт-положения
Программирование
U
U
U
U
Ввод координат для центра окружности или
чтобы принять программированное в последнюю
очередь положение: ввести G29
ЧУ-записи в качестве примера
или
Строки программы N10 и N20 не относятся к рисунку.
Действительность
Центр окружности остаётся так долго установленным, пока Вы не
программируете нового центра окружности. Можете назначать
центр окружности также для вспомогательных осей U, V и W.
Ввести центр окружности I, J инкрементно
Инкрементно введена координата для центра окружности
относится всегда к программированной в последнюю очередь
позиции инструмента.
N50 I+ 25 J+25 *
N10 G00 G40 X +25 Y+25 *
N20 G29 *
С помощью I und J обозначаем положение как центр
окружности. Инструмент не перемещается на эту
позицию.
Центр окружности является одновременно полюсом
для полярных координат.
Если хотите определить параллельные оси как полюс,
нажмите сначала клавишу I (J) на ASCII-клавиатуре и
дальше оранжевую клавишу оси соответственной
параллельной оси.
CC
Z
Y
X
I
J
