HEIDENHAIN TNC iTNC 530
177
6.
4
Д
виж
ен
и
я
по
тра
ек
тори
и
–
п
р
я
м
о
у
го
л
ь
ны
е
к
оор
д
и
н
аты

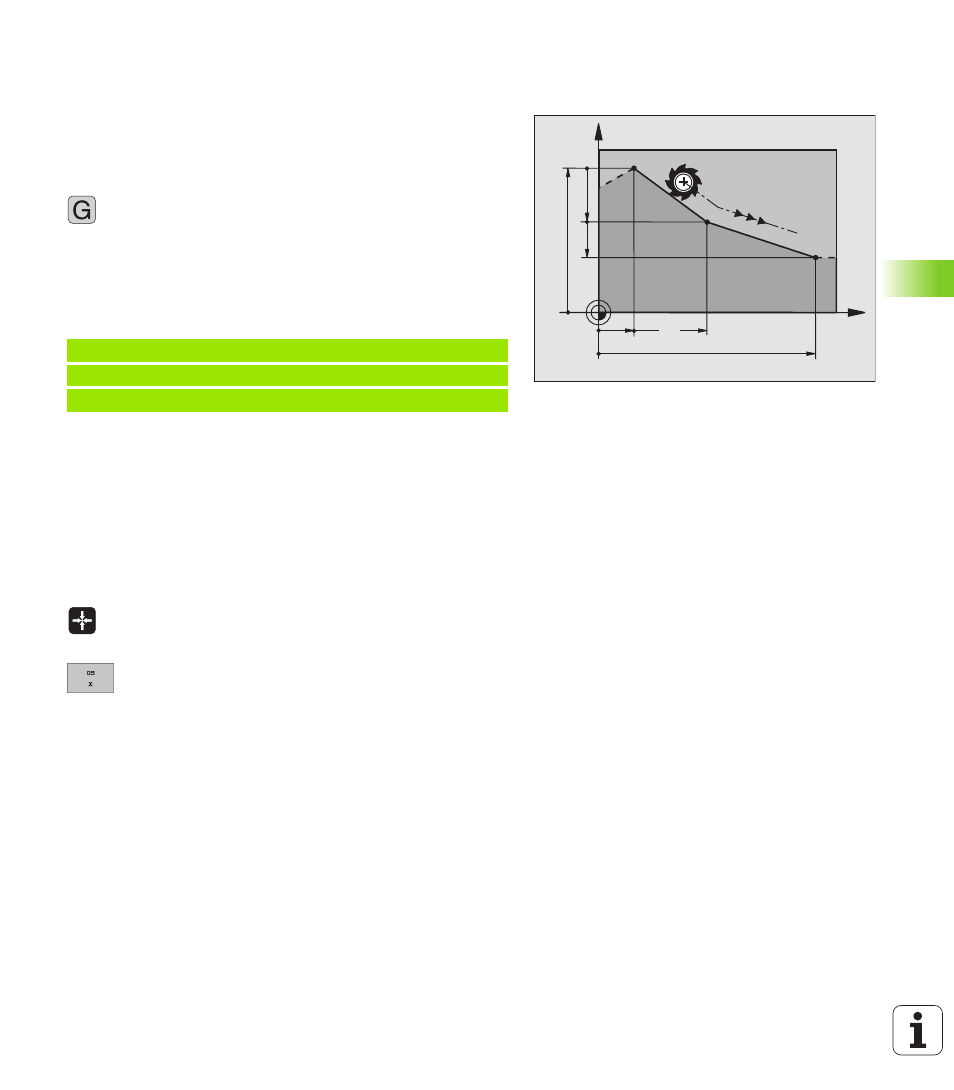

Прямая на ускоренном ходе G00
Прямая с подачей G01 F. . .
УЧПУ перемещает инструмент по прямой от своей актуальной
позиции к последней точке прямой. Точка старта является
конечной точкой предыдущего предложения.
Программирование
U
U
U
U
Координаты конечной точки прямой
Если требуется:
U
U
U
U
Коррекция радиуса G40/G41/G42
U
U
U
U
Подача F
U
U
U
U
Дополнительная функция M
ЧУ-записи в качестве примера
Перенос фактической позиции
С помощью клавиши Принять факт-положение можете принять
любое положение оси:
U
U
U
U
Переместите инструмент в режиме работы Ручное управление
на позицию, которую хотите перенести
U
U
U
U
Переключить индикацию экрана на Программу ввести в память/
редактирование
U
U
U
U
Выбор записи программы, в которую принимается положение
оси
U
U
U
U
Выбор функции Прием факт-позиции: УЧПУ
указует на линейке программируемых клавишей
оси, которых положения хотите принять
U
U
U
U
Выбрать ось, нпр. X: УЧПУ записывает актуальную
позицию избранной оси в активное поле ввода
N70 G01 G41 X+10 Y +40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-1 0 *
X
Y
60
15
40
10
10
20
