HEIDENHAIN iTNC 530
371
8.
8 S
L
-цик
л
ы
с
ф
орм
у
л
ой
ко
н
т
ур
а

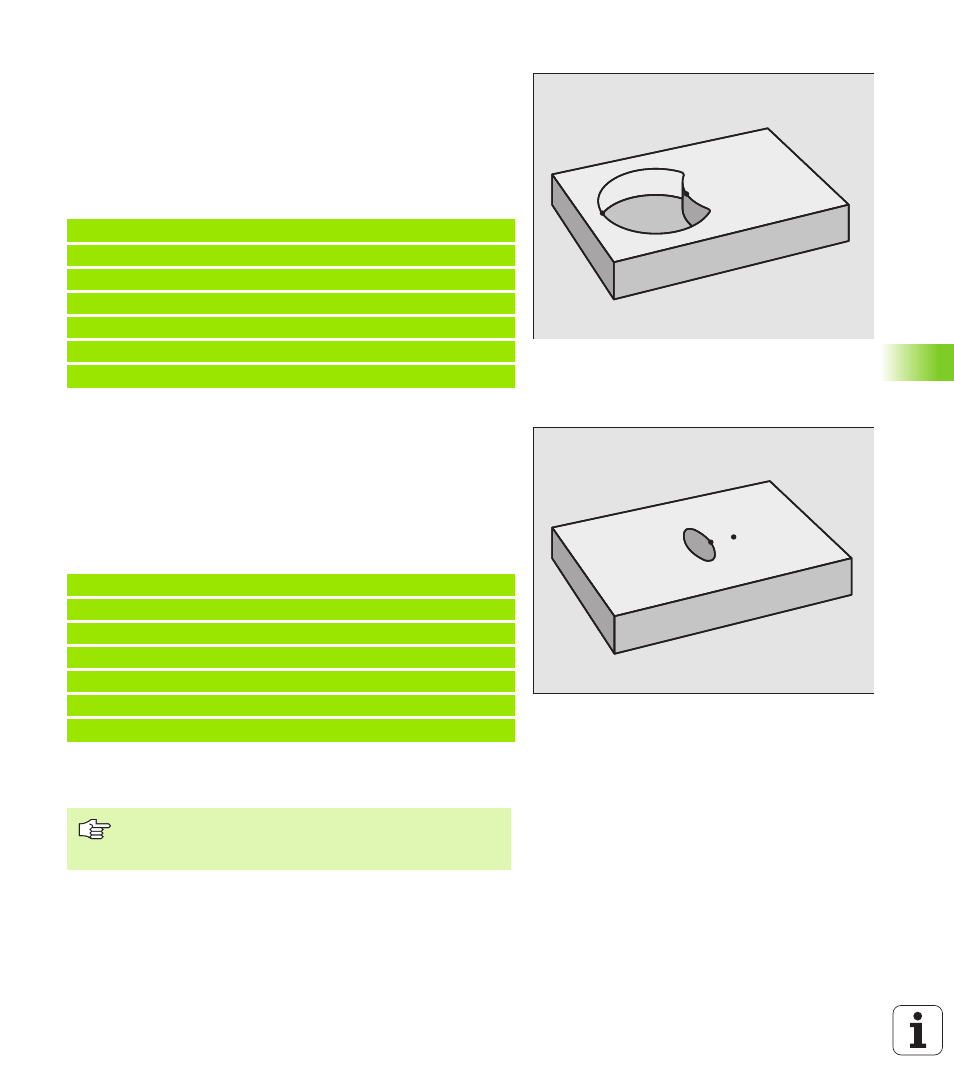

“Дифференциалная” площадь
Поверхность A должна обрабатываться без перекрытого B
участка:
n
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
n
В формуле контура поверхность B вычитывается с помощью
функции “прорезаный с дополнением от“ от поверхности A
Программа определения контура:
“Площадь ”резания
Перекрытая A и B поверхность должна обрабатываться. (Просто
перекрытые поверхности должны оставаться необработанными).
n
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
n
В формуле контура поверхности A и B пересчитываются с
помощью функции “соединенный с“
Программа определения контура:
Oтработка с помощью SL-циклов
A
B
N50 .....
N60 ...
N70 DECLARE CONTOUR QC1 = “КАРМАН_A.H“
N80 DECLARE CONTOUR QC2 = “КАРМАН_B.H “
N90 QC10 = QC1 \ QC2
N100 ...
N11 0 ...
A
B
N50 .....
N60 ...
N70 DECLARE CONTOUR QC1 = “КАРМАН_A.H“
N80 DECLARE CONTOUR QC2 = “КАРМАН_B.H “
N90 QC10 = QC1 & QC2
N100 ...
N11 0 ...
Обработка общего контура выполняется с помощью
SL-циклов G120 до G124 (смотри “SL-циклы группа II”
