8 Программирование: Циклы
8.
4
Ци
к
л
ы
для
ф
р
ез
ер
о
в
ан
ия
к
арма
н
ов
(
в
ы
емек
),
цап
ф
и
па
зо
в
U
U
U
U

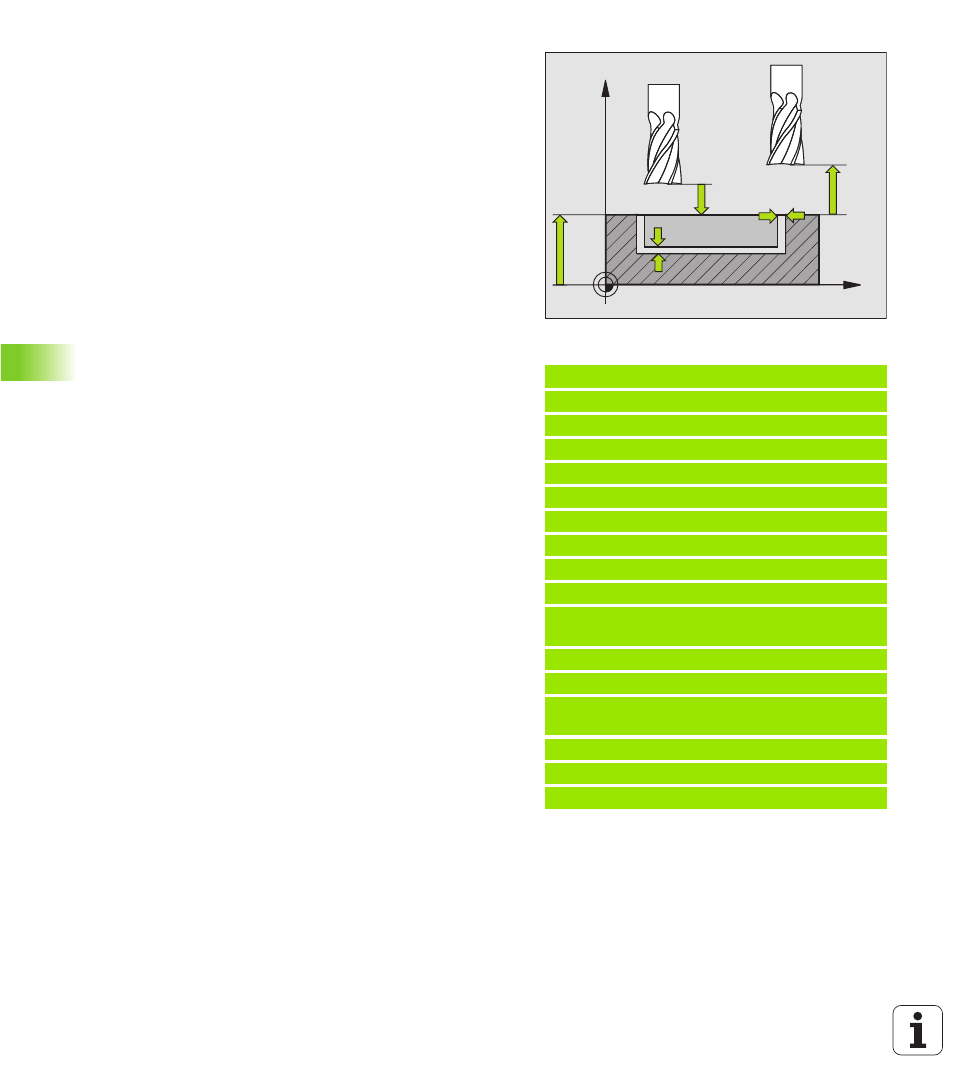

безопасное расстояние Q200 (инкрементно):
Расстояние между торцовой стороной
инструмента и поверхностью детали
U
U
U
U
Kоордината поверхности детали Q203
(абсолютно): Абсолютная координата
поверхности загатовки
U
U
U
U
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
U
U
U
U
Коэфицент наложения траектории Q370: Q370 x
радиус инструмента дает подвод со стороны k.
U
U
U
U
Стратегия погружения Q366: Вид стратегии
погружения:
n
0 = перпендикулярное погружение. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть определен с
0. В другом случае УЧПУ выдает сообщение об
ошибках
n
1 = погружение по винтовой линии. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть определен
неровным 0. В другом случае УЧПУ выдает
сообщение об ошибках
Пример: ЧУ-блоки
N8 0 G2 52 КРУГЛ ЫЙ КАРМАН
Q215= 0
;ОБЪЕМ ОБРАБОТКИ
Q223= 60
;ДИАМ ЕТР ОКРУЖНОСТИ
Q368= 0.2 ;ПРИПУСК СО СТОРОНЫ
Q207= 500 ;ПОД АЧА ФРЕЗЕРОВАНИЯ
Q351= +1
;ВИД ФРЕЗЕРОВАНИЯ
Q201= -20 ;ГЛУБИНА
Q202= 5
;ГЛУБИНА ПОДВОДА
Q369= 0.1 ;ПРИПУСК ГЛУБИНА
Q206= 150 ;ПОД АЧА НА ГЛУБИНУ
Q338= 5
;ПОД АЧА ЧИСТОВАЯ
ОБРАБОТКА
Q200= 2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203= +0
;КООРД.ПОВЕРХНОСТИ
Q204= 50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q370= 1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q366= 1
;ПОГ РУЖЕНИЕ
N9 0 G7 9:G01 X+50 Y+ 50 F10000 M3
X
Z
Q200
Q204
Q203
Q369
Q368
