156
5 Программирование: Инструменты
5.
3
Ко
рре
кция
ин
стр
у
мен
та

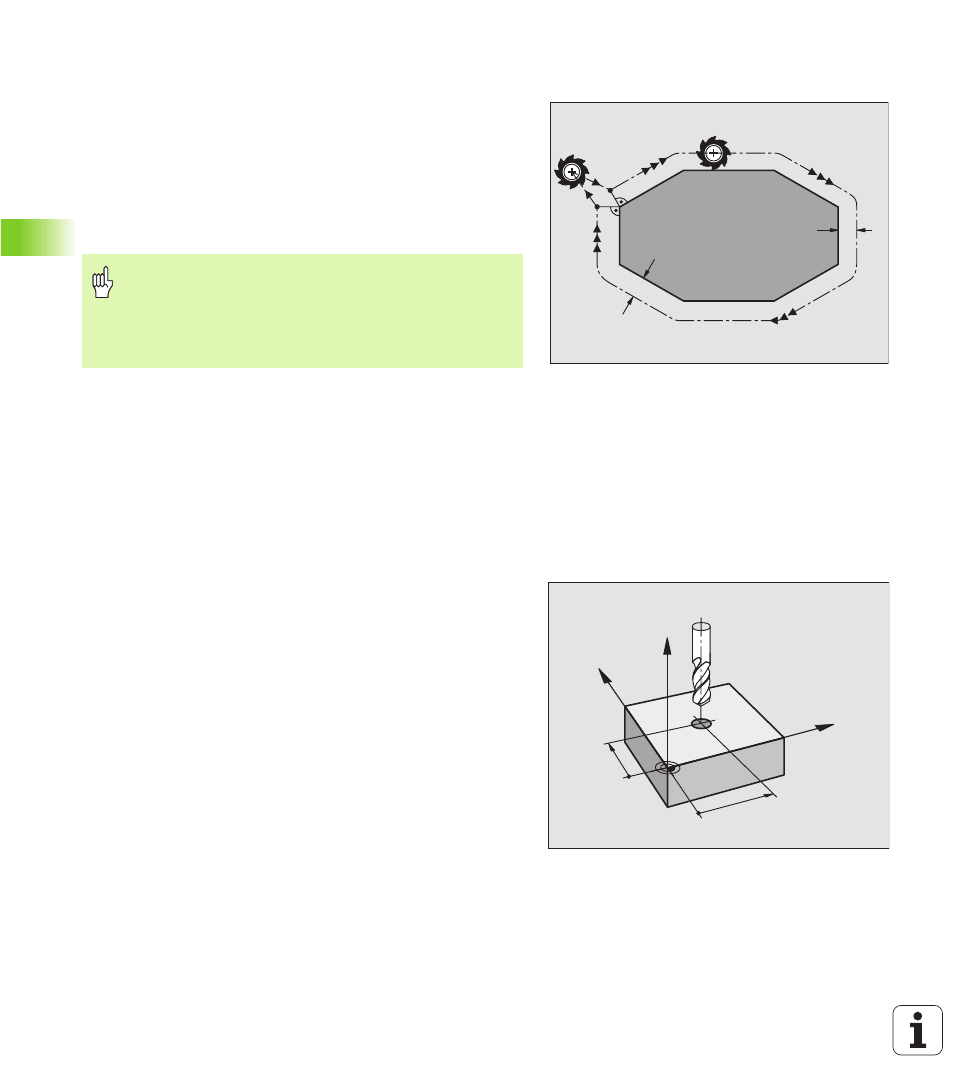

Коррекция радиуса инструмента
Предложение программы для движения инструмента содержит
n
G41 или G42 для коррекции радиуса
n
G43 или G44, для коррекции радиуса в случае перемещения
параллельного к оси
n
G40, если не должна производиться коррекция радиуса
Коррекция радиуса действует, как только будет вызван
инструмент и будет перемещаться на плоскости обработки с RL
или RR.
При коррекции радиуса учитываются так значения дельта из T-
записи как и из таблицы инструментов.
Значение коррекции = R + DR
T
+ DR
TAB
с
Движения по контуру без коррекции радиуса: R0
Инструмент перемещается на плоскости обработки с своим
центром по программированной траектории, или на
программированные координаты.
Применение: Сверление, предпозиционирование.
УЧПУ снимает коррекцию радиуса, если Вы:
n
программируете предложение позиционирования с
G40
n
вызов программы с %... программировать
n
выбираете новую программу с PGM MGT
R:
Радиус инструмента R из G99-записи или таблицы
инструментов
DR
T
:
Припуск DR для длины из T-записи (не учитывается
в индикации положения)
DR
TAB:
Припуск DR для радиуса из таблицы инструментов
R
R
G40
G41
Y
X
Z
X
Y
