КРУГЛЫЙ КАРМАН (цикл G77, G78)
1 Инструмент врезается в положении старта (центр кармана) в
обрабатываемую деталь и перемещается на глубину подвода

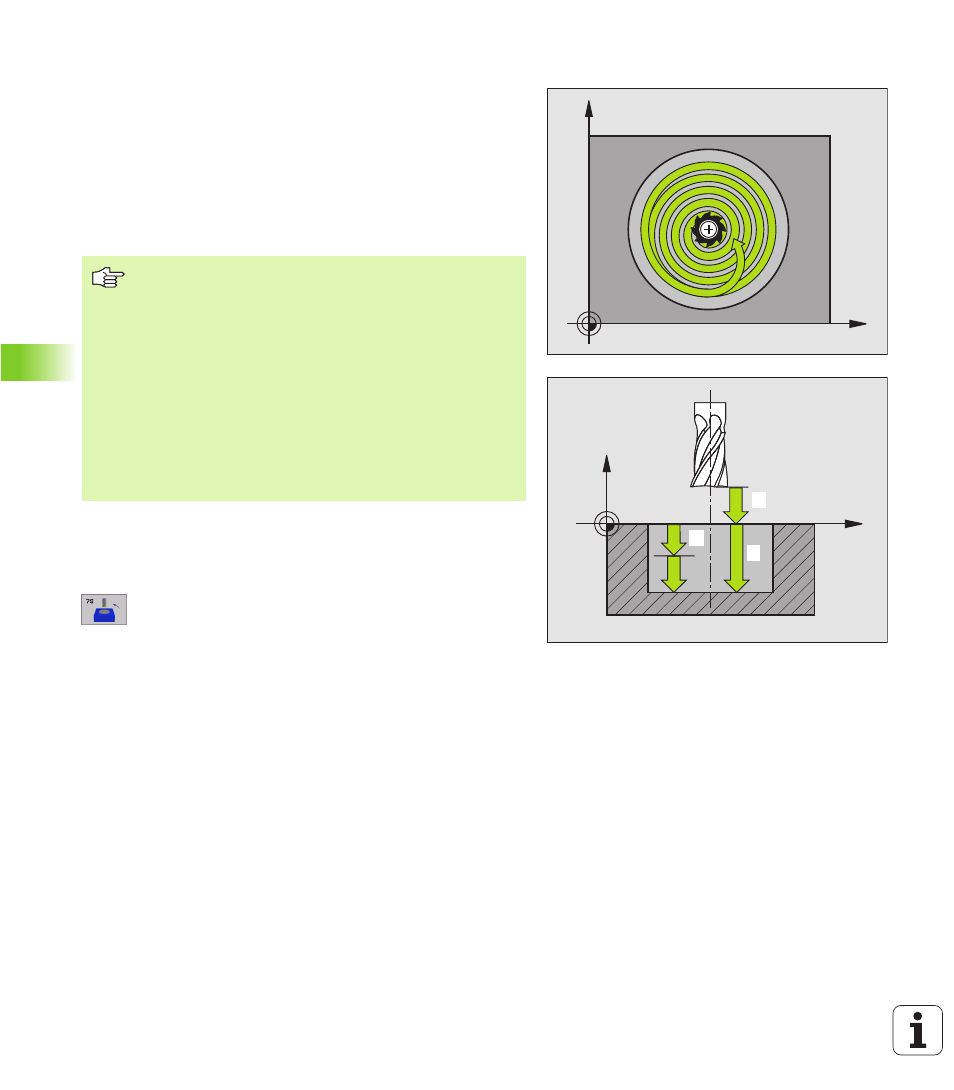

2 Затем инструмент передвигатеся с подачей F по указанной на
рисунке справа спиральную траекторию, до подвода со
стороны k, смотри “ФРЕЗЕРОВАНИЕ КАРМАНОВ (цикл G75,
3 Эта операция повторяется, пока будет достигнута глубина
4 В конце цикла УЧПУ перемещает инструмент назад на
позицию старта
Направление вращения при протягивании
n
По часовой стрелке: G77 (DR-)
n
Против часовой стрелки: G78 (DR+)
U
U
U
U
Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
U
U
U
U
Глубина фрезерования
2
: Расстояние
поверхности загатовки – дна кармана
U
U
U
U
Глубина подвода
3
(инкрементно): Размер, на
который каждый раз инструмент подводится.
УЧПУ перемещаестя одним рабочим ходом на
глубину если:
n
Глубина подвода и глубина равны друг другу
n
Глубина подвода больше глубины
X
Y
X
Z
11
12
13
Обратите внимание перед программированием
Использовать фрезу с режущим по середине
торцовым зубом (ДИН 844) или предсверлить в центре
кармана.
Предпозиционировать над центром кармана с
коррекцией радиуса G40.
Программировать предложение позиционирования на
точку старта по оси шпинделя (безопасное расстояние
над поверхностью загатовки).
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет цикла.
