HEIDENHAIN iTNC 530 209
7.
4
Д
о
по
л
н
и
те
л
ь
ные
ф
у
н
кции
дл
я
по
в
е
д
ени
я
на
тр
аек
то
рии
Предрасчёт контура с коррекцией радиуса
(LOOK AHEAD): M120
Стандартное поведение
Если радиус инструмента является больше ступени контура, по
которой следует перемещаться с коррекцией радиуса, то УЧПУ
прерывает прогон программы и указывает сообщение об
ошибках. M97 (смотри “Обработка небольших ступеней контура:
M97” на странице 205): M97” подавляет появление сообщения об
ошибках, но ведёт к свободной маркировке лезвием и смещает
дополнительно положение угла.
При свободном резании УЧПУ повреждает иногда контур.
Поведение с M120
УЧПУ проверяет контур с коррекцией радиуса на места
свободного резания и перерезания и рассчитывает траекторию
инструмента, начиная с актуального предложения. Места, в

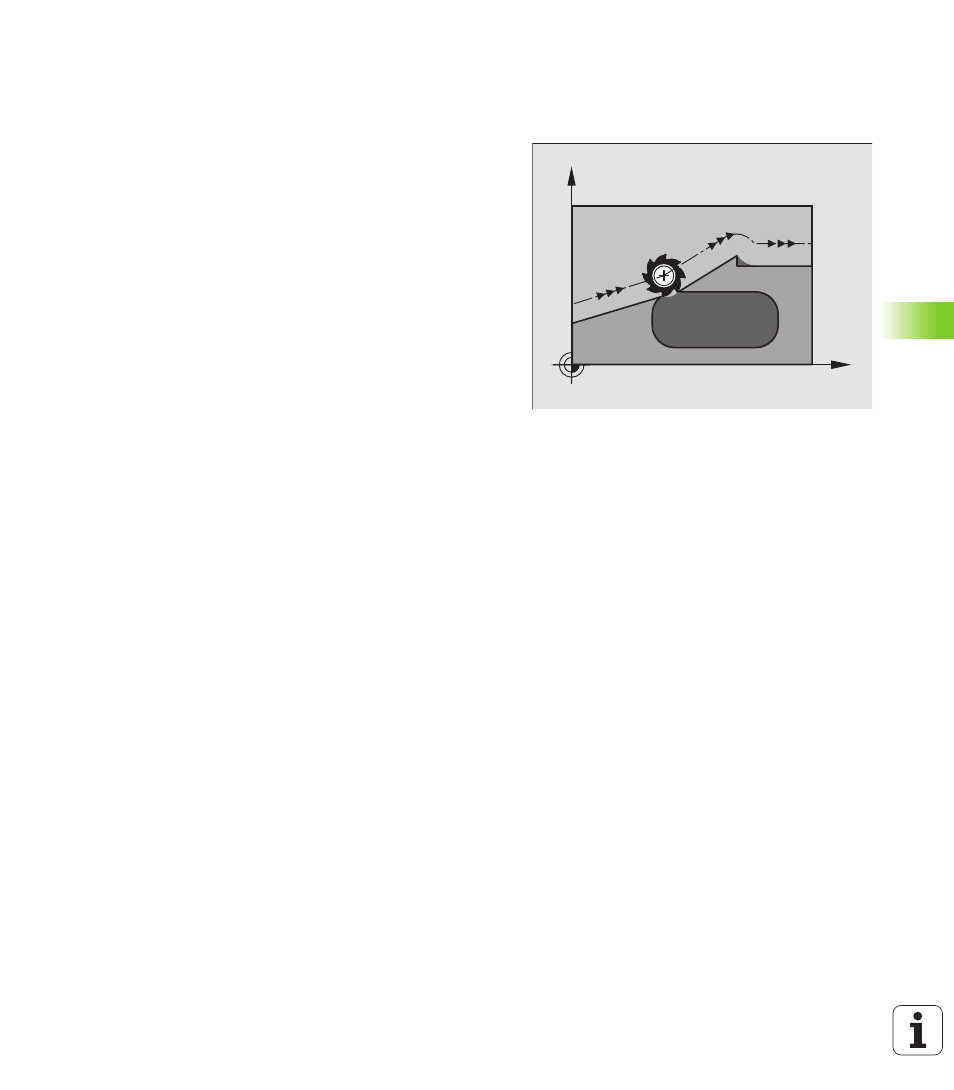

которых инструмент повреждал бы контур остаются
необработанными (смотри рисунок справа, изображённый в
тёмных оттенках). Можете применять M120 также, для того чтобы
дополнить коррекцией радиуса данные оцифровывания или
данные, составляемые на внешней системе программирования.
Таким образом отклонения от теоретического радиуса
инструмента становятся компенсируемые.
Количество предложений (максимально 99), предрасчитываемых
УЧПУ, определяете с помощью LA (англ. Look Ahead: смотри
вперед) за M120. Чем больше количество предложений для
предрасчёта в УЧПУ, тем медленее осуществляется переработка
предложений.
ввод
Если вводите в предложении позиционирования M120, то УЧПУ
продолжает диалог для этого предложения и запрашивает
количество предложений для предрасчёта LA.
Действие
M120 должно стоять в ЧУ-предложении, содержащем также
коррекцию радиуса G41 или G42. M120 действует с этого
предложения до момента
n отмены Вами коррекции радиуса с G40
n M120 LA0 программировать
n M120 программировать без LA
n с %. вызвать другую программу
M120 задействует в начале предложения.
Ограничения
n Повторный вход на контур после внешнего/внутреннего Стоп
можете проветси только с помощью функции ПРОБЕГ К БЛОКУ N
n Если используете функции траектории RND и CHF, то
предложения перед и за RND и CHF могут содержать только
координаты плоскости обработки
X
Y
