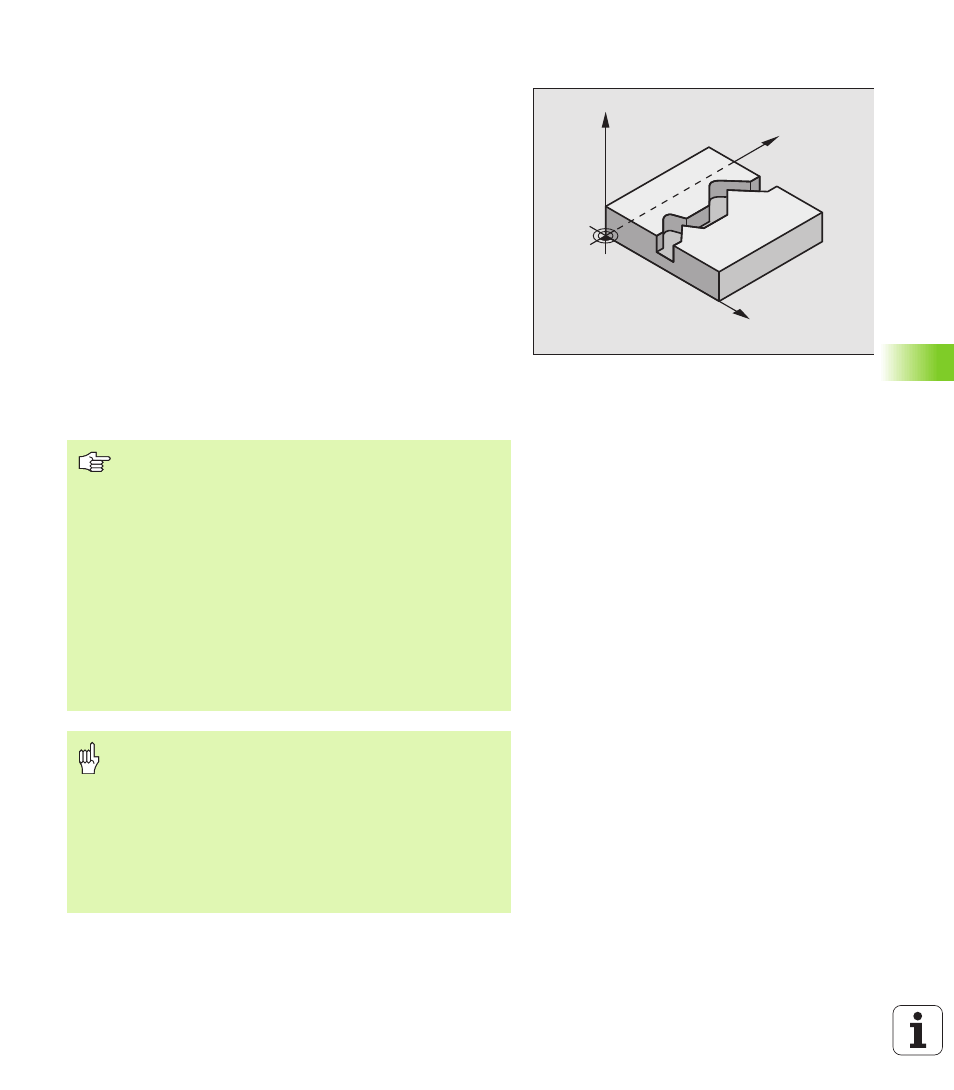

ЛИНИЯ КОНТУРА (цикл G125)
С помощью этого цикла можна обрабатывать вместе с циклом
G37 КОНТУР –«открытые» контуры: Начало контура и его конец
не совподают друг с другом.
Цикл G125 ЛИНИЯ КОНТУРА предоставляет значительные
преимущества по сравнении с обработкой разомкнутых контуров
с предложениями позиционирования:
n
УЧПУ контролирует обработку на появление затыловочных
резаний и повреждений контура. Проверка контура с помощью
тестовой графики
n
Если радиус инстумента слишком большой, то следует
дополнительно обрабатывать контур на внутренних углах
n
Обработку можно выполнять непрерывно попутным или
встречным движением. Вид фрезерования даже сохраняется,
если контуры симметрически отражаются
n
В случае нескольких подводов УЧПУ может несколько раз
перемещать инструмент туда и обратно: Дополнительно
сокращается время обработки.
n
Можете ввести припуски, чтобы несколькими проходами
выполнять черновую и чистовую обработку
Y
X
Z
Обратите внимание перед программированием
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет цикла.
УЧПУ учитывает первую метку (Label) из цикла G37
КОНТУР.
Память для SL-цикла ограничена. Можете в одном SL-
цикле программировать нпр. максимально 1024
предложений прямых.
Цикл G120 ДАННЫЕ КОНТУРА не требуются.
Программированные непосредственно после цикла
G125 в состовном размере позиции относятся к
положению инструмента в конце цикла.
Внимание опасность столкновения!
Для избежания возможных столкновений:
n
Не программировать непосредственно после цикла
G125 в состовном размере позиции относятся к
положению инструмента в конце цикла.
n
На всех главных осях подвести к определенной
(абсолютной) позиции, так как позиция инструмента
не совподает в конце цикла с положением в начале
цикла.
