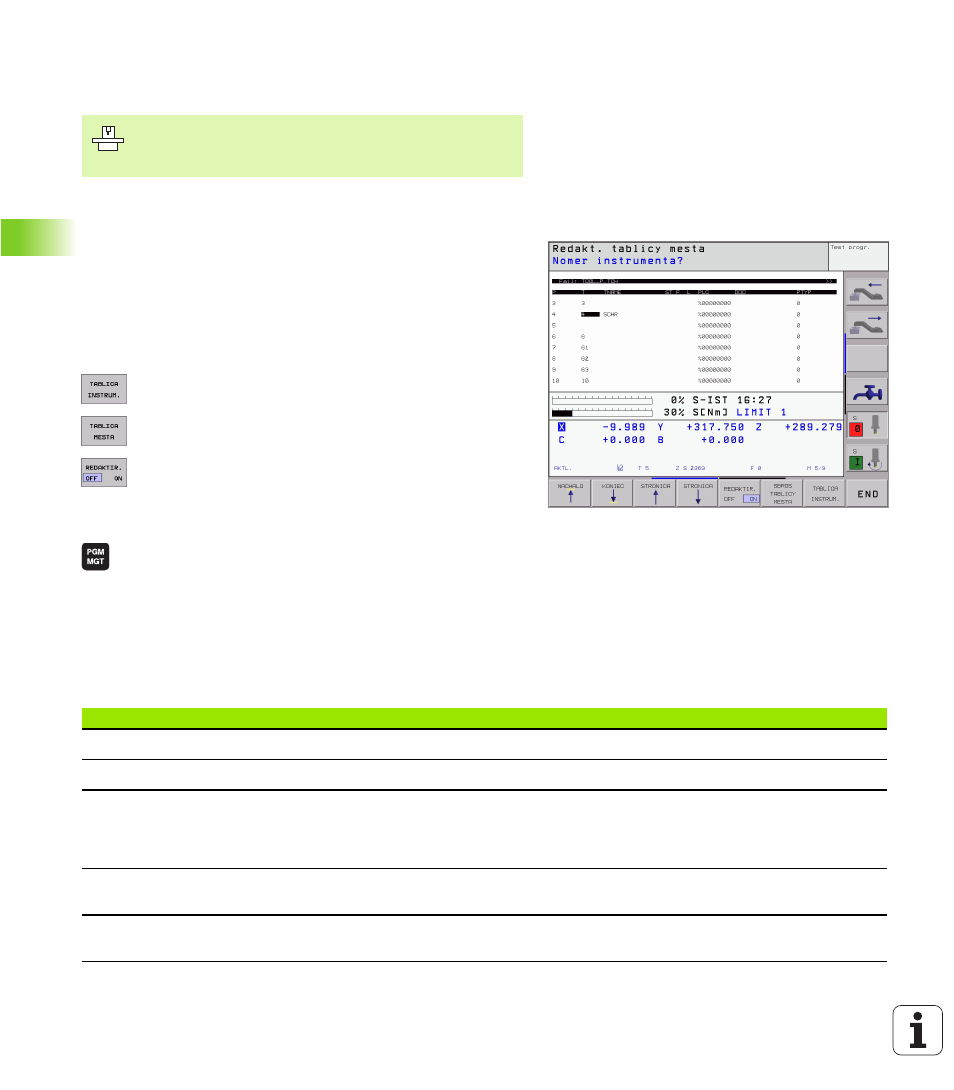

Таблица места для устройства смены
инструмента
Для автоматической смены инструмента Вам требуется таблица
места TOOL_P.TCH. УЧПУ управляет несколькими таблицами
места с любыми именами файлов. Таблица места, которую
хотите активировать для прогона программы, выбираете в
режиме работы прогона программы через управление файлами
(статус M). Чтобы управлять в одной таблицы места несколькими
магазинами (индексировать номер места), установите параметры
станка от 7261.0 до 7261.3 неравными 0.
Редактирование таблицы места в режиме работы прогона
программы
U
U
U
U
Таблица инструментов: Нажать Softkey ТАБЛИЦА
ИНСТРУМЕНТОВ
U
U
U
U
Выбор таблицы места: Выбор Softkey ТАБЛИЦА
МЕСТА
U
U
U
U
Установка Softkey РЕДАКТИРОВАНИЕ на ON
Выбор таблицы места в режиме работы Программу ввести в
память/редактировать Выбор редакитрования
U
U
U
U
Вызов управления файлами
U
U
U
U
Указать выбор типа файла: Softkey ВЫБОР ТИПА
нажать
U
U
U
U
Указать файлы типа .TCH: Softkey TCH ФАЙЛЫ
нажать (вторая линейка Softkey)
U
U
U
U
Выберите файл или введите новое имя файла.
Потвердите с помощью клавиши ENT или с
помощью Softkey ВЫБОР
Производитель станка согласоывает объем функций
таблицы мест с данным станком. Обратите внимание
на инструкцию обслуживания станка!
Сокращение
Вводы
Диалог
P
Номер места инструмента в магазине инструментов
–
T
Номер инструмента
Номер инструмента?
ST
Инструмент является специальным инструментом (ST: для Special Tool =
англ. специальный инструмент); если Ваш специальный инструмент
блокирует места перед и за своим местом, то Вы должны блокировать
соответственное место в графе L (статус L)
Специальный
инструмент?
F
Инструмент возвращать всегда в тоже самое место в магазине (F: для
Fixed = англ.постоянный)
Постоянное место? Да =
ENT / Нет = NO ENT
L
Блокировать место (L: для Locked = англ. блокированный, смотри также
графу ST)
Место блокированное Да
= ENT / Нет = NO ENT
