10 Программирование: Q-параметры
10.
2
С
емейств
а
де
та
ле
й
–
Q-
па
р
а
м
е
тр
ы
в
м
есто
чи
с
л
о
в
ы
х
зн
ач
ен
и
й
10.2 Семейства деталей – Q-
параметры вместо числовых
значений
С помощью функции Q-параметров D0: РАСПРЕДЕЛЕНИЕ
можете придавать Q-параметрам числовые значения. В таком
случае употребляется в программе обработки вместо числового
значения определённый Q-параметр.
ЧУ-записи в качестве примера
Для семейств деталей Вы программируете нпр. характерные
размеры детали в виде Q-параметров.
Для обработки отдельных деталей Вы подчиняете потом каждому
параметру соответственное числовое значение.
Пример

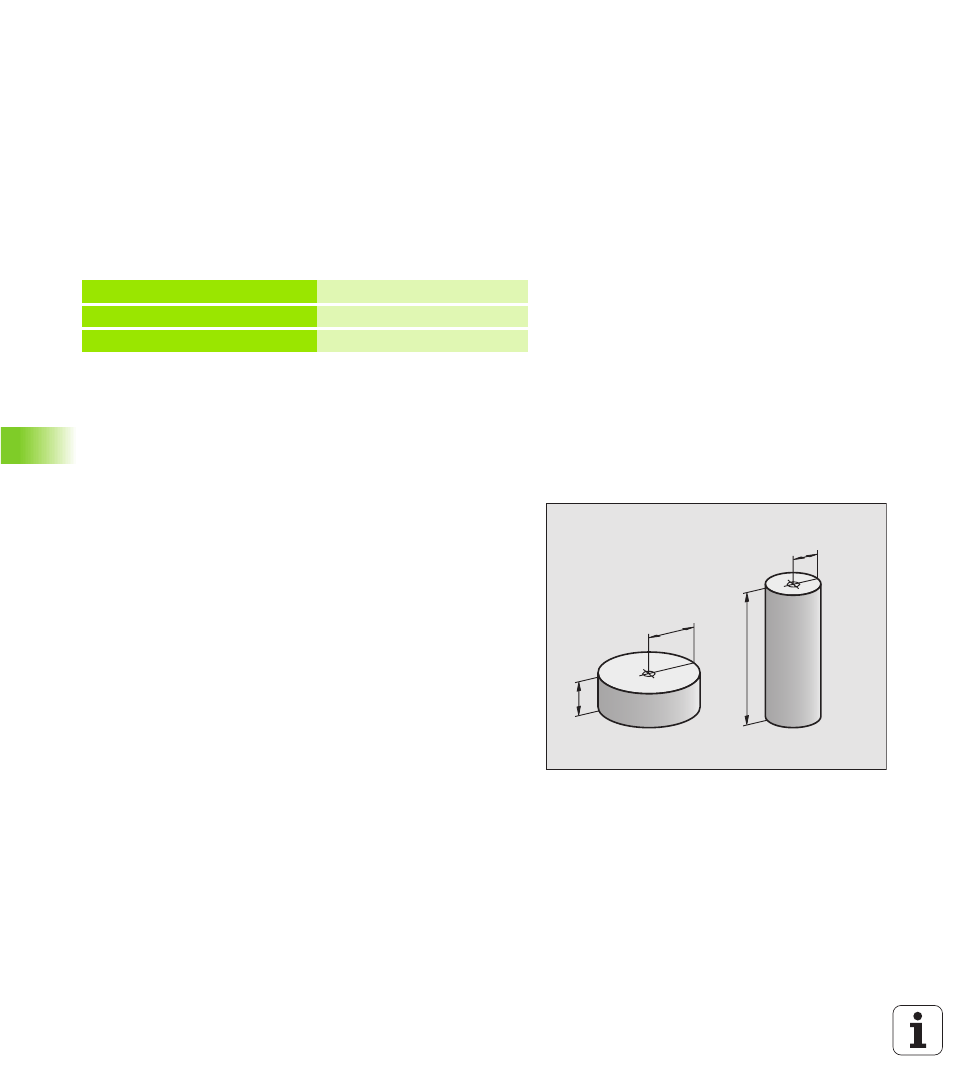

Цилиндр с применением Q-параметров
N150 D00 Q10 P01 + 25*
Назначение
...
Q10 получает значение 25
N250 G00 X + Q10*
соответствует G00 X +25
Радиус цилиндра
R = Q1
Высота цилиндра
H = Q2
Цилиндр Z1
Q1 = +30
Q2 = +10
Цилиндр Z2
Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
