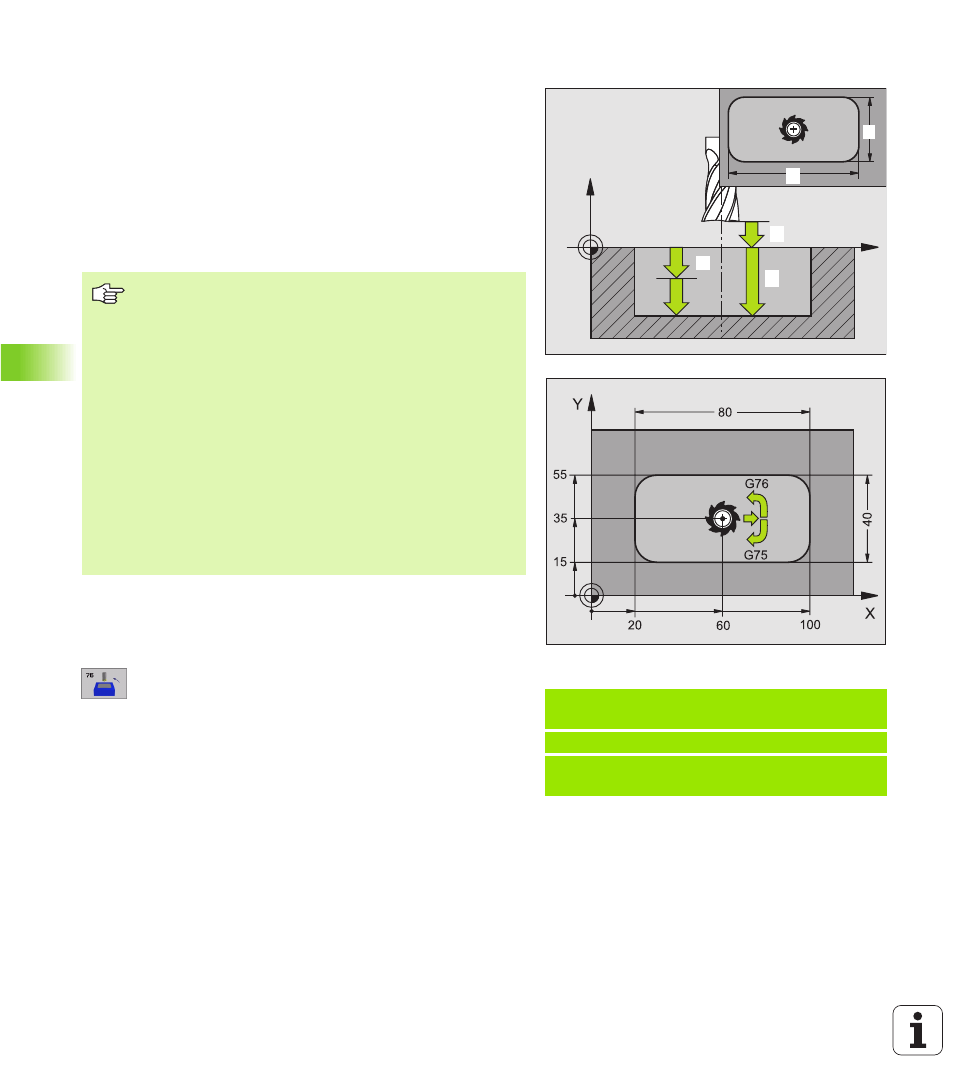

ФРЕЗЕРОВАНИЕ КАРМАНОВ (цикл G75, G76)
1 Инструмент врезается в положении старта (центр кармана) в
обрабатываемую деталь и перемещается на глубину подвода
2 Сначала инструмент перемещается в положительном
направлении более длинной стороны – в случае квадратных
карманов в положительном направлении Y- – очищает карман
из внутри к наружии
3 Эта операция повторяется (1 до 2), пока будет достигнута
глубина
4 В конце цикла УЧПУ перемещает инструмент назад на
позицию старта
Направление вращения при протягивании
n
По часовой стрелке: G75 (DR-)
n
Против часовой стрелки: G76 (DR+)
U
U
U
U
Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
U
U
U
U
Глубина фрезерования
2
(инкрементно):
Расстояние поверхности загатовки – дна кармана
U
U
U
U
Глубина подвода
3
(инкрементно): Размер, на
который каждый раз инструмент подводится.
УЧПУ перемещаестя одним рабочим ходом на
глубину если:
n
Глубина подвода и глубина равны друг другу
n
Глубина подвода больше глубины
U
U
U
U
Подача на глубину: Скорость перемещения при
нарезании внутренней резьбы
U
U
U
U
1. Длина бока
4
: Длина кармана, параллельно к
главной оси плоскости обработки
Пример: ЧУ-блоки
N2 7 G7 5 P01 2 P02 -20 P03 5 P04 10 0
P0 5 X+80 P06 Y+4 0 P07 275 P08 5 *
...
N3 5 G7 6 P01 2 P02 -20 P03 5 P04 10 0
P0 5 X+80 P06 Y+4 0 P07 275 P08 5 *
X
Z
11
12
13
14
15
Обратите внимание перед программированием
Использовать фрезу с режущим по середине
торцовым зубом (ДИН 844) или предсверлить в центре
кармана.
Предпозиционировать над центром кармана с
коррекцией радиуса G40.
Программировать предложение позиционирования на
точку старта по оси шпинделя (безопасное расстояние
над поверхностью загатовки).
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет цикла.
Для другой длины бока действует следующее условие:
2-ая длина бока больше [(2 x радиуса закругления) +
боковая подача k].
