ЗЕРКАЛЬНОЕ ОТРАЖЕНИЕ (цикл G28)
УЧПУ может выполнять обработку на плоскости обработки с
зеркальным отражением.
Действие
Зеркалная симметрия действует с её дефиниции в программе.
Она действует также в режиме работы Позиционирование с
ручным вводом. УЧПУ указывает активные оси зеркльного
отражения в дополнительной индикации статуса.
n
Если отражаете симметрически только одну ось, то изменяется
направление вращения инструмента. Этот принцип не
действует в случае циклов обработки.
n
Если отражаете симметрически две оси, то направление
вращения сохраняется.

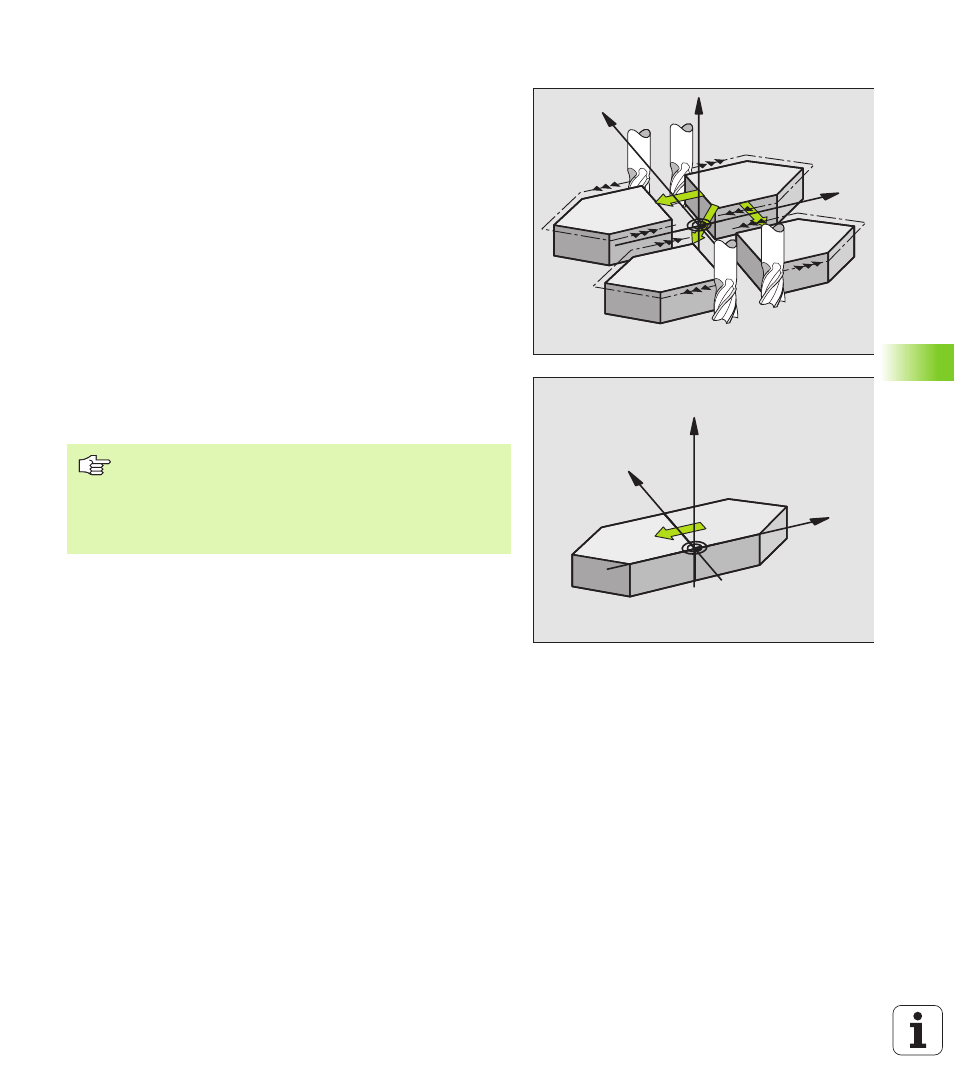

Результат зеркального отражения зависит от положения нулевой
точки:
n
Нулевая точка лежит на отражаемом симетрически контуре:
Элемент отражается непосредственно в нулевой точке,
n
Нулевая точка лежит на отражаемом симетрически контуре:
Элемент смещается дополнительно,
Y
X
Z
Y
X
Z
Если отражаете только одну ось, изменяется
направление вращения в новых циклах обработки с
номерами содержащими 200ю В случае более
старших циклов обработки, как нпр. цикл G75/G76
ФРЕЗЕРОВАНИЕ КАРМАНОВ, направление вращения
не изменяется.
