Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422) ISO programming
Страница 380
380
8 Программирование: Циклы
8.
9
Ци
кл
ы
для
ф
р
езер
о
в
ан
ия
п
о
вер
х
н
о
стей
Вы можете оптимировать качество поверхности в случае
использования радиусных фрез:
n
При перекошенных поверхностях, назначить направление
главного движения (от точки
1
к точке
2
) перпендикулярно к
направлении самого большого наклона
U
U
U
U

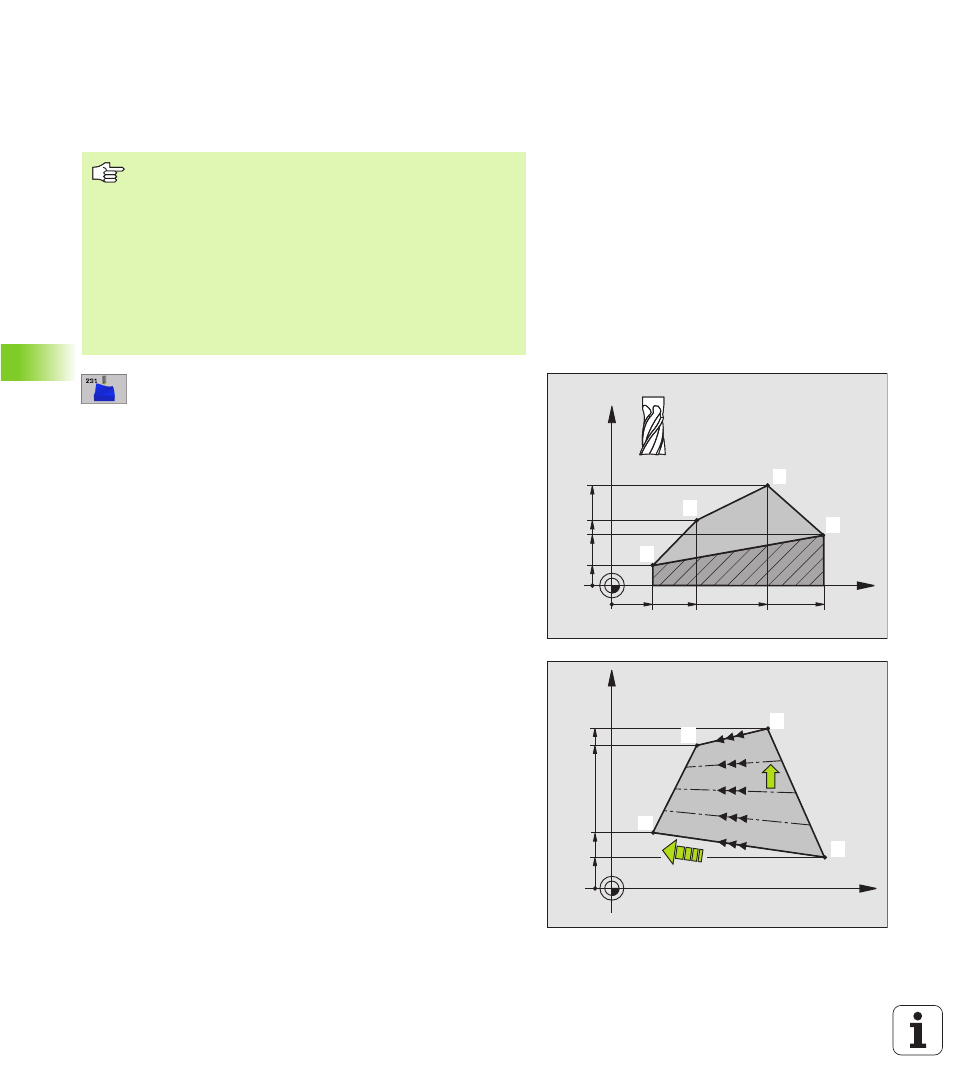

Точка старта 1-ой оси Q225 (абсолютно):
Координата точки старта фрезерованной
поверхности на главной оси плоскости обработки
U
U
U
U
Точка старта 2-ой оси Q226 (абсолютно):
Координата точки старта фрезерованной
поверхности на главной оси плоскости обработки
U
U
U
U
Точка старта 3-ой оси Q227 (абсолютно):
Координата точки старта фрезерованной
плоскости на оси шпинделя
U
U
U
U
2. Точка 1-ой оси Q228 (абсолютно): Координата
конечной точки фрезерованной поверхности на
главной оси плоскости обработки
U
U
U
U
2. Точка 2-ой оси Q229 (абсолютно): Координата
конечной точки фрезерованной поверхности на
главной оси плоскости обработки
U
U
U
U
2. Точка 3-ой оси Q230 (абсолютно): Координата
точки старта фрезерованной плоскости на оси
шпинделя
U
U
U
U
3. Точка 1-ой оси Q231 (абсолютно): Координата
точки
3
на главной оси плоскости обработки
U
U
U
U
3. Точка 2-ой оси Q232 (абсолютно): Координата
точки
3
на главной оси плоскости обработки
U
U
U
U
3. Точка 3-ой оси Q233 (абсолютно): Координата
точки
3
на оси шпинделя
Обратите внимание перед программированием
УЧПУ позиционирует инструмент от актуальной
позиции с 3D-движением прямых на точку старта
1
Так
предпозиционировать инструмент, чтобы не наступило
столкновение с загатовкой или зажимными
приспособлениями.
УЧПУ перемещает инструмент с коррекцией радиуса
G40 между введёнными положениями
При необходимости использовать фрезу с режущим по
середине торцовым зубом (ДИН 844).
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
11
12
13
14
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
11
12
13
14
