HEIDENHAIN iTNC 530
205
7.
4
Д
о
по
л
н
и
те
л
ь
ные
ф
у
н
кции
дл
я
по
в
е
д
ени
я
на
тр
аек
то
рии

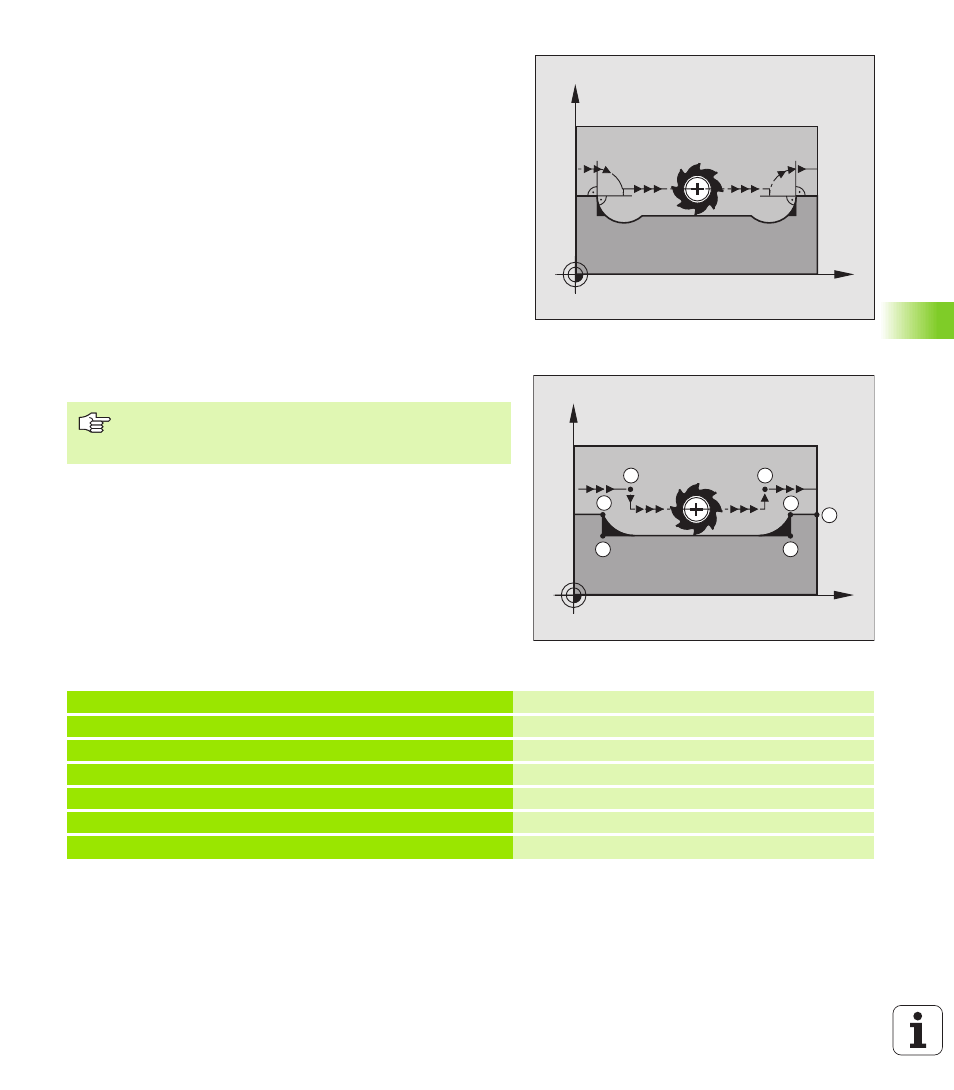

Обработка небольших ступеней контура: M97
Стандартное поведение
Стандартное поведение УЧПУ включает на наружном углу
переходную окружность. При очень малых ступеньках контра
инструмент повреждил бы контур из-за этого.
УЧПУ прерывает в таких местах прогон программы и выдаёт
сообщение об ошибках “Радиус инструмента слишком большой ”.
Поведение с M97
УЧПУ установливает точку пересечения траекторий для
элементов контура –как в случае внутренних углов – и
перемещает инструмент над этой точкой.
Программируете M97 в этом предложении, в котором
установлена точка внешнего угла.
Действие
M97 действует только в предложении программы, в котором M97
программировалось.
ЧУ-записи в качестве примера
Угол контура не обрабатывается с M97 полностью.
Возможно что Вы должны дополнительно обработать
этот угол с помощью небольшого инструмента.
X
Y
X
Y
S
16
17
15
14
13
S
N50 G9 9 G0 1 ... R+20 *
Большой радиус инструмента
...
N130 X ... Y ... F .. M97 *
Наезд точки контура 13
N140 G91 Y–0,5 .... F.. *
Обработка небольшой ступени контура 13 и 14
N150 X+100 ... *
Наезд точки контура 15
N160 Y+0.5 ... F.. M 97 *
Обработка небольшой ступени контура 15 и 16
N170 G90 X ... Y ... *
Наезд точки контура 17
