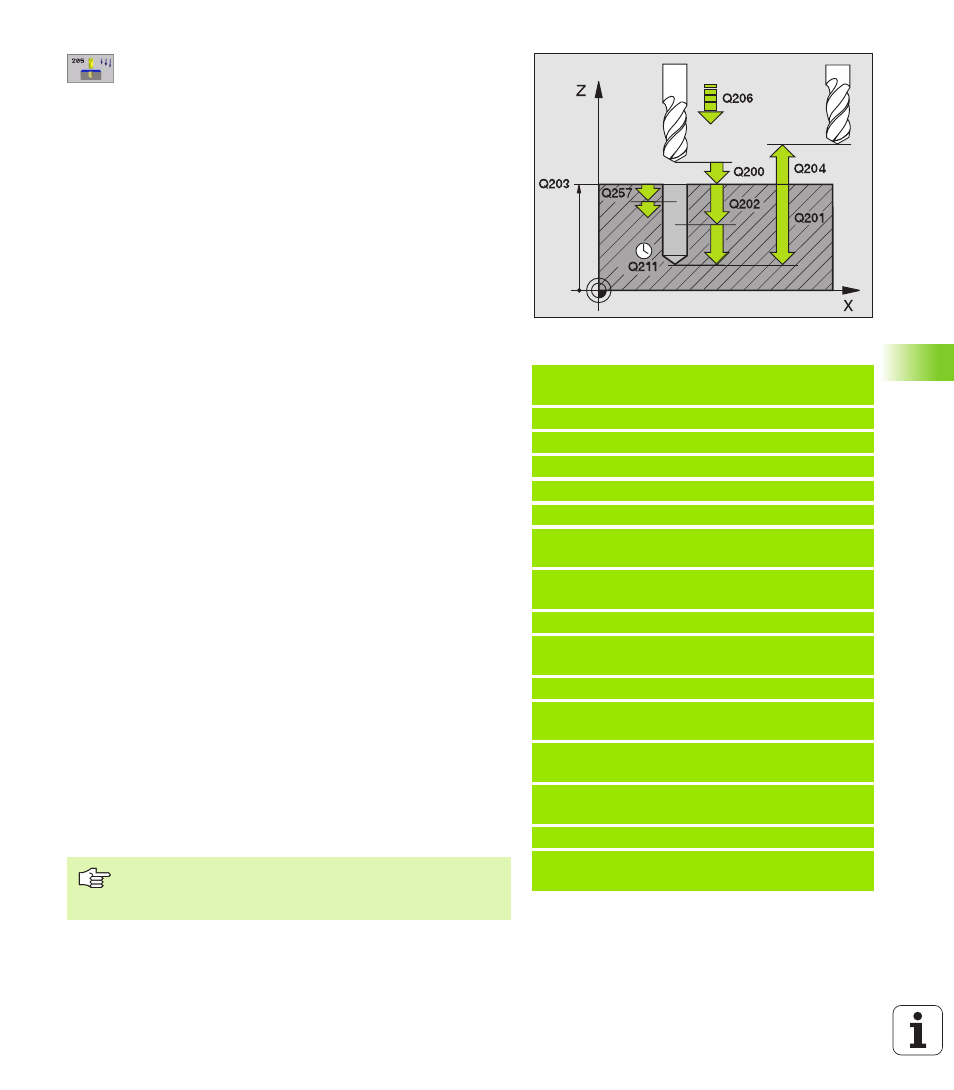

безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
U
U
U
U
Глубина Q201 (инкрементно): Расстояние
поверхности загатовки – дна сверления (вершина
конуса сверла)
U
U
U
U
Подача подвода на глубину Q206: Скорость
перемещения инструмента при сверлении в мм/
мин
U
U
U
U
Глубина подвода Q202 (инкрементно): Размер,
на который каждый раз инструмент подводится.
Глубина не объязательно является
многократностью глубины подвода. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
n
Глубина подвода и глубина равны друг другу
n
Глубина подвода больше глубины
U
U
U
U
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
U
U
U
U
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
U
U
U
U
Колич.снимамого материала Q212
(инкрементно): Значение, на которое УЧПУ
уменьшает глубину подвода Q202 после каждого
подвода
U
U
U
U
Минимальная лубина подвода Q205
(инкрементно): Если Вы ввели количество
снимаемого материала, то УЧПУ ограничивает
подвод до введенног в Q205 значения
U
U
U
U
Расстояние опережения на верху Q258
(инкрементно): Безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
подвода; значение при первом подводе
U
U
U
U
Расстояние опережения внизу Q259
(инкрементно): Безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
подвода; значение при первом подводе
Пример: ЧУ-блоки
N110 G205 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ
СВЕРЛЕНИЕ
Q200=2
; БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=- 80 ; ГЛУБИНА
Q206=15 0 ; ПОДАЧА НА ГЛУБИНУ
Q202=15
; ГЛУБИНА ПОД ВОДА
Q203=+ 100 ; КООРД .ПОВЕРХНОСТИ
Q204=50
; 2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q212=0.5 ; КОЛИЧЕСТВО СНИМАЕМОГО
МАТЕРИАЛА
Q205=3
; МИН. ГЛУБИНА ПОД ВОДА
Q258=0.5 ; РАССТОЯНИЕ ОПЕРЕЖЕНИЯ
ВВЕРХ У
Q259=1
; РАССТ.ОПЕРЕЖЕНИЯ ВНИЗУ
Q257=5
; ГЛУБИНА СВЕРЛ ЕНИЯ
ЛОМАНИЕ СТРУЖКИ
Q256=0.2 ; ВОЗВР.ПРИ ЛОМАНИИ
СТРУЖКИ
Q211 =0.25 ; ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
Q379=7.5 ; ТОЧКА СТАРТА
Q253=75 0 ; ПОДАЧА
ПРЕД ПОЗИЦИОНИРОВАНИЯ
Если вводите Q258 неравным Q259, то УЧПУ изменяет
равномерно расстояние опережения между первым и
последним подводом на врезание.
