HEIDENHAIN iTNC 530
333
8.
5
Ци
кл
ы
для
п
р
о
и
звед
ен
ия
р
и
сун
ко
в
то
ч
е
к

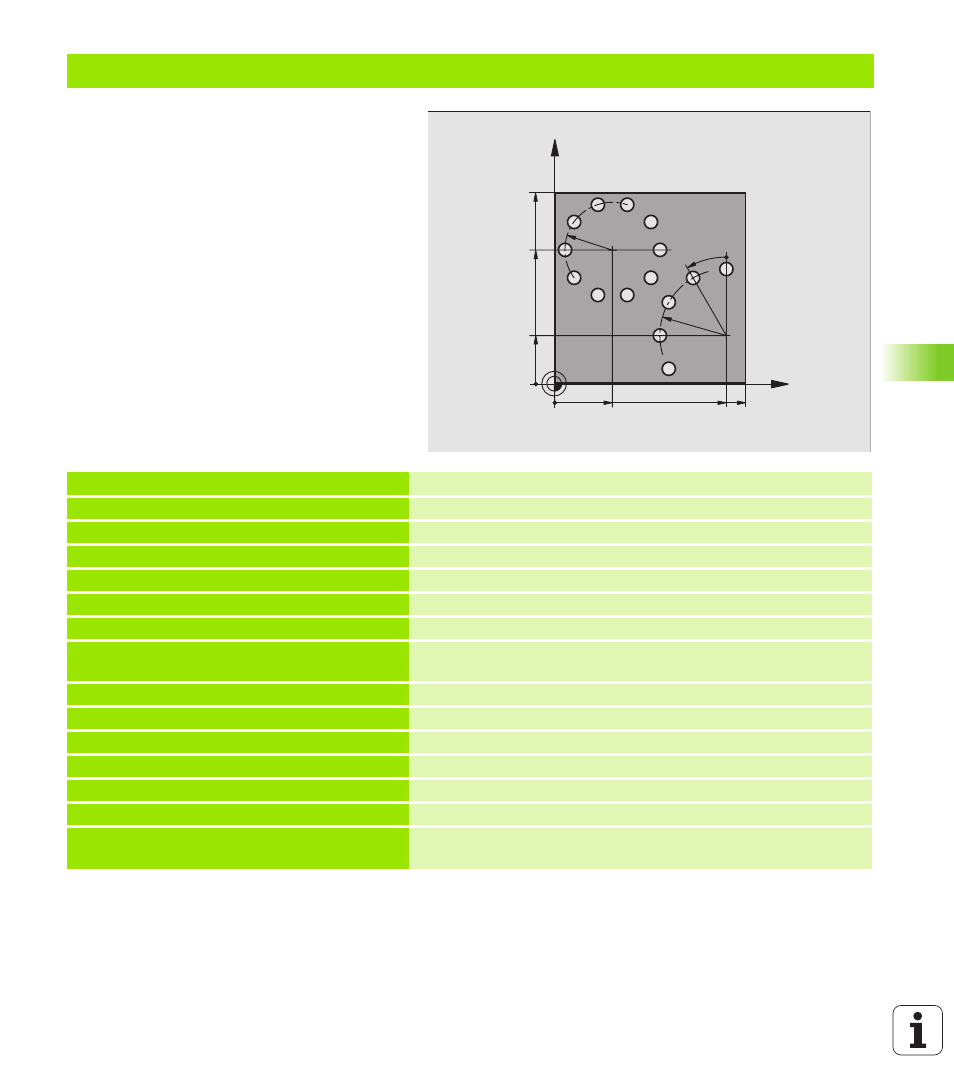

Пример: Окружности с отверстями
%BOHRB G71 *
N10 G30 G17 X+0 Y+ 0 Z- 40 *
Дефиниция загатовки
N20 G31 G90 X+10 0 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 *
Определение инструмента
N40 T1 G17 S 3500 *
Вызов инструмента
N50 G00 G40 G90 Z+250 M 03 *
Свободный ход инструмента
N60 G200 СВЕРЛЕНИЕ
Дефиниция цикла Сверление
Q2 00=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q2 01=- 15 ;ГЛ УБИНА
Q2 06=250 ;F ПОД АЧА НА ГЛ УБИНУ
Q2 02=4
;ГЛ УБИНА ПОД ВОДА
Q2 10=0
;ВРЕМ Я ПРЕБ .НА ВЕРХУ
Q2 03=+ 0
;КООРД .ПОВЕРХН.
Q2 04=0
;2 . Б.РАССТОЯНИЕ
Q2 11= 0.25 ;ВРЕМ Я ПРЕБЫВАНИЯ
ВНИЗУ
X
Y
30
70
100
100
R25
R35
30°
90
25
