178
6 Программирование: программирование контуров
6.
4
Д
виж
ен
и
я
по
тра
ек
тори
и
–
п
р
я
м
о
у
го
л
ь
ны
е
к
оор
д
и
н
аты

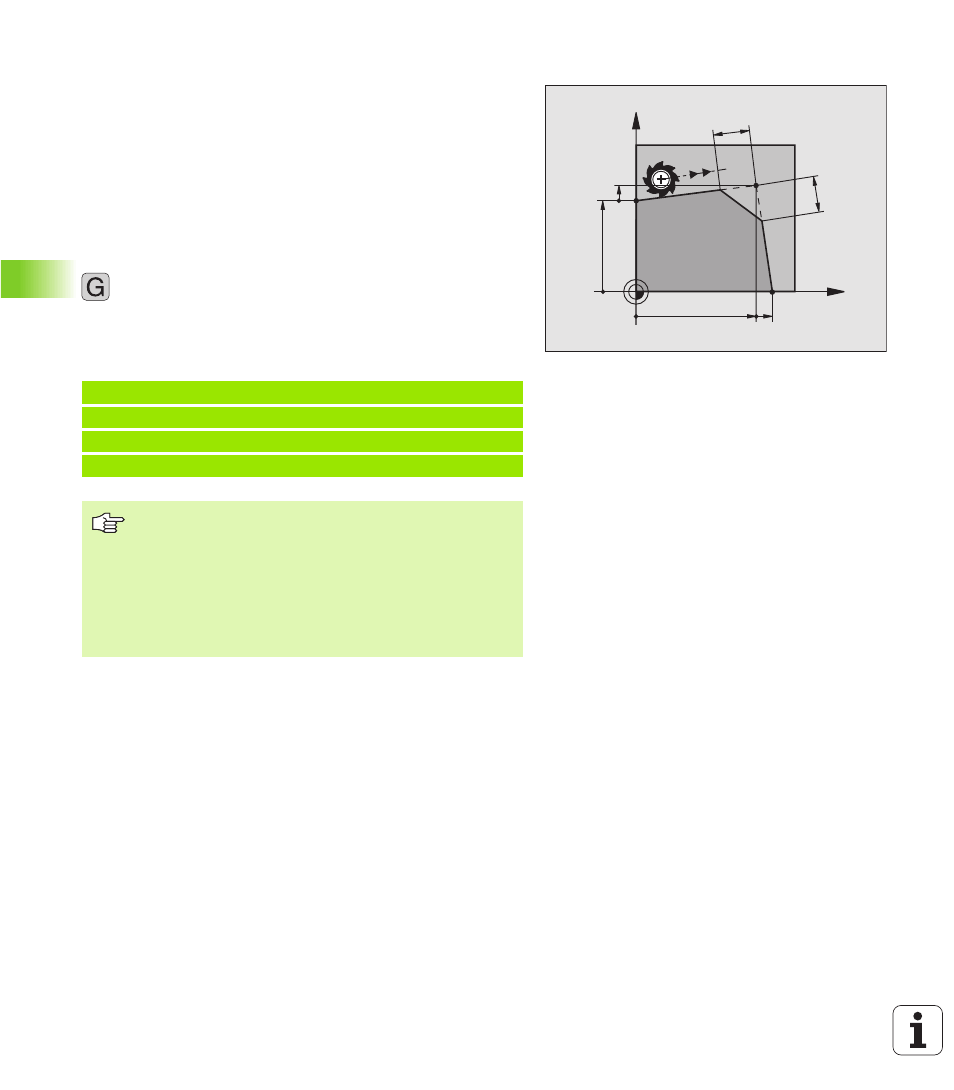

Включить фаску между двумя прямыми
На углах контура, возникающий из пересечения двух прямых,
можете выполнить фаску.
n
В предложениях прямых перед и после G24-записи
программируете обе координаты плоскости, на которой
выполняется фаска
n
Коррекция радиуса перед и после G24-предложения должна
оставаться той же самой
n
Фаска должна выполнятся с помощью актуального инструмента
Программирование
U
U
U
U
Участок фаски Длина фаски
Если требуется:
U
U
U
U
Подача F (воздействует только в G24-
предложении)
ЧУ-записи в качестве примера
N70 G01 G41 X +0 Y+30 F300 M 3 *
N80 X+ 40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G9 1 X+5 G90 Y+0 *
Не начинать контура с помощью G24-записи.
Фаска выполняется только на плоскости обработки.
Отрезанная фазкой угловая точка не наезжается.
Программированная в G24-записи подача
воздействует только в этой G24-записи. Потом
действует снова программированная перед G24-
записью подача.
24
X
Y
40
12
30
5
12
5
