5.3 Коррекция инструмента
Введение
УЧПУ корригирует траекторию инструмента на значение
коррекции для длины инструмента по оси шпинделя и на значение
радиуса инструмента на плоскости обработки.
Если составляете программу обработки непосредственно в
УЧПУ, то коррекция радиуса инструмента действует только на
плоскости обработки. УЧПУ учитывет при этом вплоть до пяти
осей, включая оси вращения.

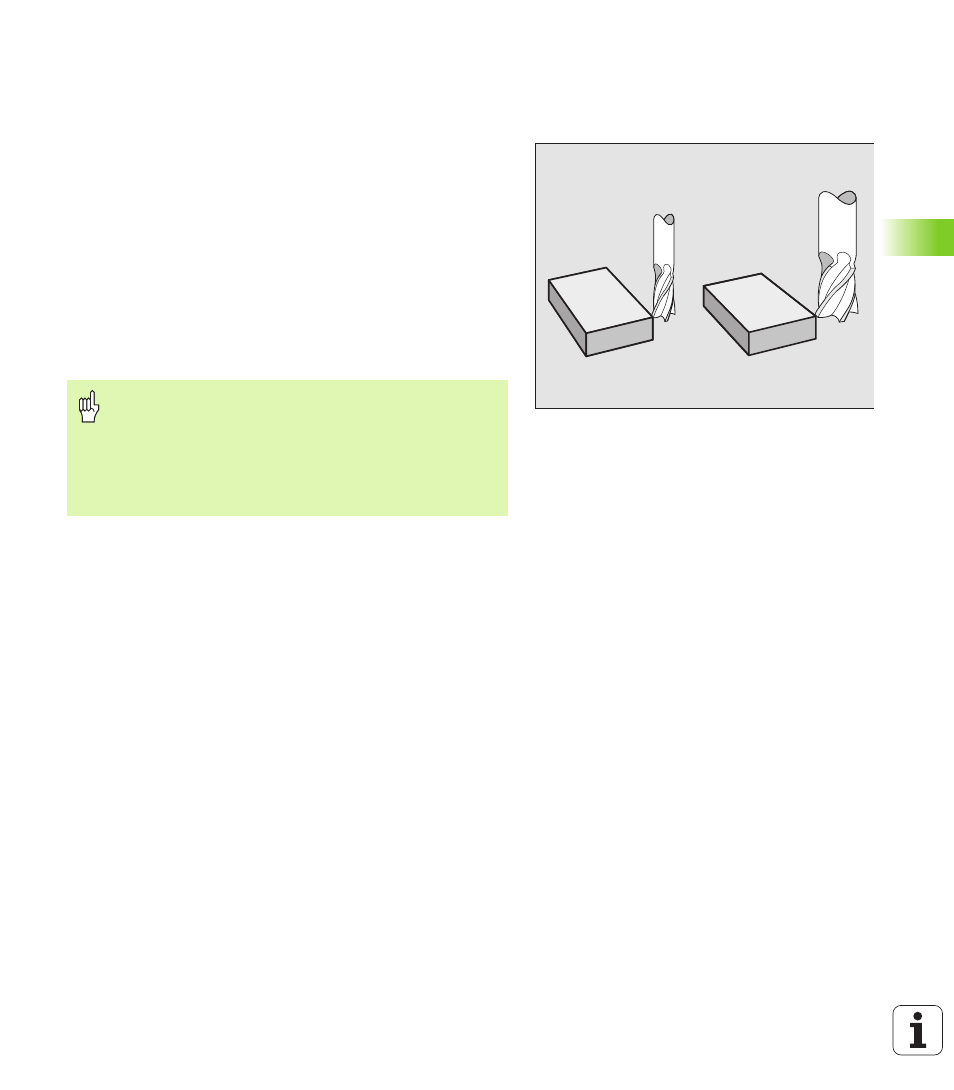

Коррекция длины инструмента
Коррекция инструмента для длины действует, как только
вызываете инструмент и перемещаете его по оси шпинделя. Она
отнимается, как только вызывается инструмент длиной L=0.
При коррекции длины учитываются так значения дельта из T-
записи как и из таблицы инструментов.
Значение коррекции = L + DL
T
+ DL
TAB
с
Если отнимаете коррекцию длины с положительным
значением с T0, то сокращается расстояние
инструмента от загатовки.
После вызова иструмента изменяется
программированная путь инструмента по оси
шпинделя на разницу длины между старым и новым
инструментом.
L: Длина инструмента L из G99-записи или
таблицы инструментов
DL
TL
: Припуск DL для длины из T-записи (не
учитывается в индикации положения)
DL
TAB
: Припуск DL для длины из таблицы
инструментов
