HEIDENHAIN iTNC 530
303
8.
4
Ци
к
л
ы
для
ф
р
ез
ер
о
в
ан
ия
к
арма
н
ов
(
в
ы
емек
),
цап
ф
и
па
зо
в
U
U
U
U

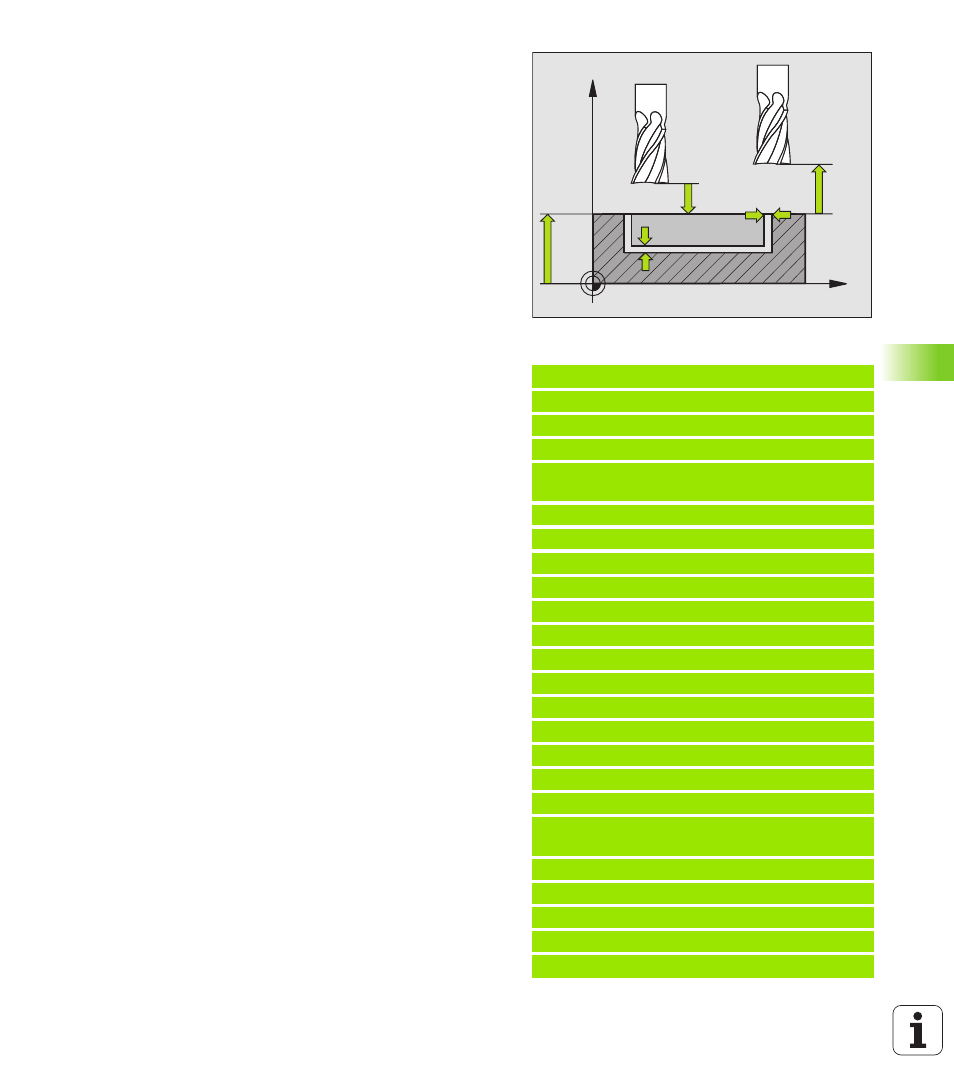

безопасное расстояние Q200 (инкрементно):
Расстояние между торцовой стороной
инструмента и поверхностью детали
U
U
U
U
Kоордината поверхности детали Q203
(абсолютно): Абсолютная координата
поверхности загатовки
U
U
U
U
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
U
U
U
U
Стратегия погружения Q366: Вид стратегии
погружения:
n
0 = перпендикулярное погружение. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть определен с
0. В другом случае УЧПУ выдает сообщение об
ошибках
n
1 = погружение по винтовой линии. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть определен
неровным 0. В другом случае УЧПУ выдает
сообщение об ошибках
Пример: ЧУ-блоки
N80 G254 КРУГЛАЯ КАНАВКА
Q215=0
;ОБЪЕМ ОБРАБОТКИ
Q219=12
;ШИРИНА КАНАВКИ
Q368=0.2 ;ПРИПУСК СО СТОРОНЫ
Q375=80
;ДИАМЕТР ДЕЛИТЕЛЬНОЙ
ОКРУЖНОСТИ
Q367=0
;БАЗА ДЛИНА ПАЗА
Q216=+50 ;ЦЕНТР 1-ОЙ ОСИ
Q217=+50 ;ЦЕНТР 2-ОЙ ОСИ
Q376=+45 ;УГОЛ СТАРТА
Q248=90
;УГОЛ РАСТВОВА
Q378=0
;ШАГ УГЛА
Q377=1
;КОЛИЧЕСТВО РАБОЧИХ ХОДОВ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ПОДВОДА
Q369=0.1 ;ПРИПУСК ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q338=5
;ПОДАЧА ЧИСТОВАЯ
ОБРАБОТКА
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0
;КООРД .ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ РАССТОЯНИЕ
Q366=1
;ПОГРУЖЕНИЕ
G90 G7 9:G01 X+50 Y+ 50 F1 0000 M3
X
Z
Q200
Q204
Q203
Q369
Q368
