Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422) ISO programming
Страница 170
170
6 Программирование: программирование контуров
6.
2
Ос
н
о
в
ы
к
ф
у
н
кция
м
тр
аек
то
рии

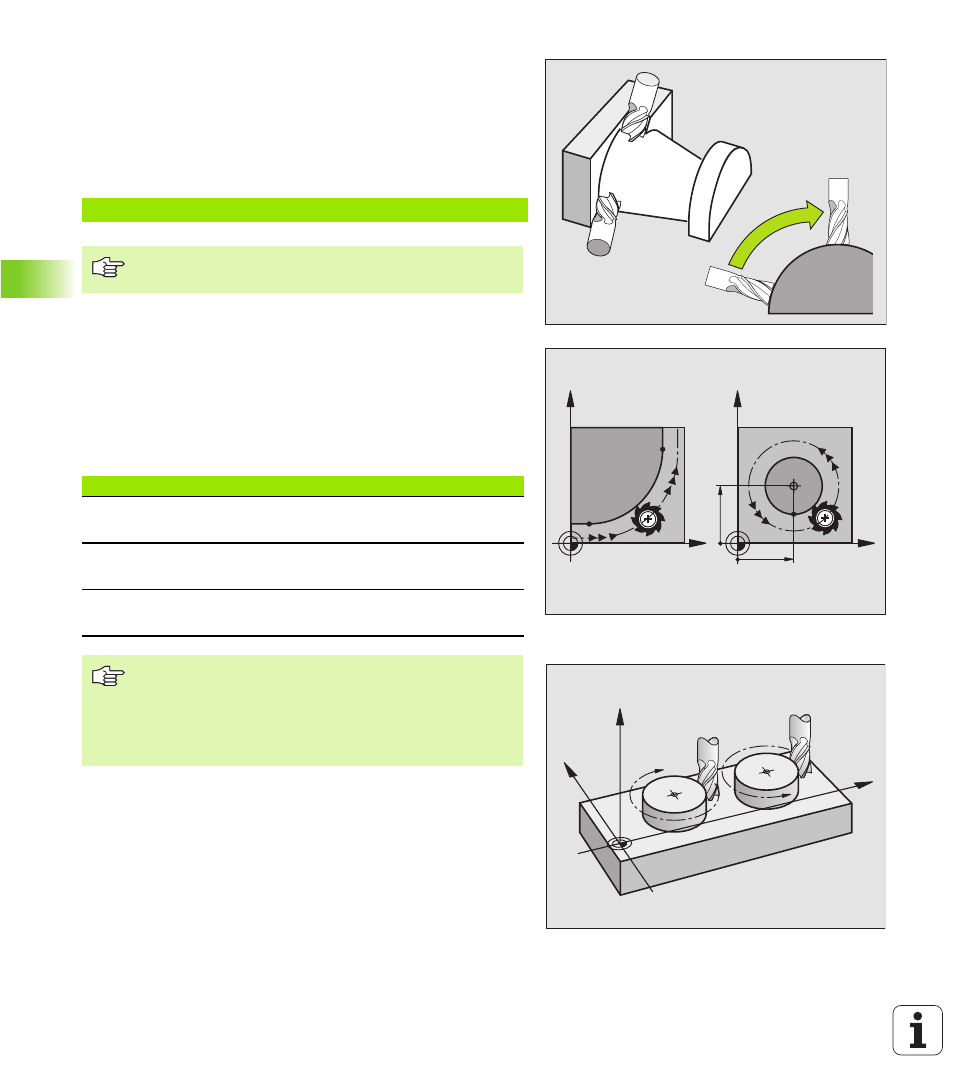

Ввод больше чем трёх координат
УЧПУ может управлять одновременно до 5 осями. В случае
обработки с 5 осьями перемещаются на пример 3 линейные и
2 оси вращения одновременно.
Программа обработки для такой обработки поставляется обычно
системой САПР и не может составляться на станке.
Пример:
Окружности и дуги окружности
В случае круговых движений УЧПУ перемещает оси станка
одновременно: Инструмент перемещается относительно к
загатовке по круговой траектории. Для круговых движений можете
ввести центр окружности.
С помощью функций траектории для дуг окружности
программируете круги на главных плоскостях: Главную плоскость
следует определять при вызове инструмента с установлением
оси шпинделя:
Направление вращения при круговых движениях
Для круговых движений без тангенциального перехода к другим
элементам контура введите направление вращения DR:
n
Вращение по часовой стрелке G02/G12
n
Вращение против часовой стрелки: G03/G13
N G01 G40 X+ 20 Y+10 Z+2 A+15 C+6 F100 M3 *
Движение больше чем 3 осей не поддерживается
графически УЧПУ.
Ось шпинделя
Главная плоскость
Центр круга
Z (G17)
XY, также
UV, XV, UY
I, J
Y (G18)
ZX, также
WU, ZU, WX
K, I
X (G19)
YZ, также
VW, YW, VZ
J, K
Окружности, не лежащие параллельно к главной
плоскости, программируете также с помощью функции
“Наклонение плоскости обработки ”(смотри
“ПЛОСКОСТЬ ОБРАБОТКИ (цикл G80)”, страница 395)
или с помощью Q-параметров (смотри “Принцип и
обзор функций ”, страница 424).
X
Y
X
Y
I
J
G02/G
12
G03/G
13
X
Z
Y
